1項目需求概述

1.1 項目背景

隨著經濟和信息全球化的進一步深化，各地中小學漸漸的均已接入到互聯網，以借此提高企業教學水平、學校對外形象、拓展學生視野、加強溝通與協作。在校園網建設過程中，網絡規模不斷的擴展、用戶數量快速的增長，關鍵性應用的普及和深入，使得校園網已經成為集教育、資源和服務為一體的綜合性網絡，校園網在學校的信息化建設中已扮演了重要的角色。與此同時，校園網的安全問題日益突出，利用互聯網瀏覽、傳播各種不良信息的情況也時有發生。國家教育部，公安部等相關部門要求各中小學要切實做好網絡安全建設和管理工作。

互聯網迅速發展，在極大的推動社會經濟發展、方便人們生產和生活的同時，也帶來了大量的網絡信息安全和網絡管理難題，網絡在教學使用中所發揮的作用愈大，由其引入的問題對學校正常運作所造成的影響也愈為嚴重，為管理部門實施行政管理，維護正常的校園網秩序帶來巨大挑戰。網絡信息系統已經成為業務、教學、資源、溝通、服務和生活等活動的基礎平臺和神經中樞，然而互聯網的娛樂信息時時刻刻發送著引誘信號，導致教職工、學生疏忽于正常使用，大量下載、過度娛樂和信息的肆意瀏覽、外發，不僅嚴重影響校園網建設的初衷，而且影響學生身心健康和有損學校形象、以及引發法律風險。這迫使學校管理者不得不重新審視并深切關注因互聯網接入而產生的問題。如何保證校園網能正常運行，如何保證校園網資源不受各種網絡黑客的攻擊，如何對學生和教職工的上網行為進行有效的管理，已成為各學校網絡管理者面臨的重要問題。

伴隨著互聯網的快速普及，互聯網中形形色色的網絡應用應運而生，導致校園網用戶無法合理使用互聯網，對互聯網過度和隨意使用，不僅導致網絡速度緩慢，而且經常導致辦公電腦中毒，甚至影響整個內部網絡，因此學校信息中心也被喻為緊急救火中心，使得信息中心人員疲憊不堪，但卻收效甚微，目前XXX學校網絡管理者普遍面臨以下網絡問題：

1、如何規范校園網用戶上網行為，提升互聯網對校園用戶產生的價值

2、如何凈化校園網絡環境，保證學生健康成長

3、如何合理利用網絡帶寬，提升網絡帶寬價值

4、如何過濾不良信息外發，避規潛在法律風險

5、如何詳細了解網絡情況，科學、合理管理網絡

成都市xx中學原為省重點中學，現為成都市直轄后首批重點中學之一。學校占地140多畝，現有教職工200余人，1800余名在校學生，設有完備的現代化教學系統，以及多功能雙向電子監控系統，千兆校園網等。XXX學校信息化建設也是成為其成長和發展中最重要的一環，XXX中學已建立起一套完善、先進、便捷的互聯網電子信息辦公和資源共享平臺，以滿足教職工日常辦公、教學資源以及拓展學生視野使用；但隨著校園網用戶的不斷增多、網絡應用的日益復雜，網絡出口擁塞問題日漸凸顯，校園網用戶的網絡非法言論無法合理控制，互聯網中不健康信息時刻威脅著身心不成熟的學生群體，教職工上網行為難以規范，一旦發生網絡違法事件，無據可查，難以追查到責任人，嚴重影響到學校形象。那么如何在網絡中豎起信息安全的閘門、合理的使用現有帶寬、有效的過濾不良信息，成為XXXX學在網絡信息安全管理方面迫切須要解決的問題。

1.2 學校需求分析

北京安州科技有限公司（以下簡稱為“安州科技”）根據多年對教育行業的網絡需求調查，目前，國內普通教育行業網絡，在以下幾方面存在迫切的需求：

1.2.1 高性能、高可靠性和高穩定性的需求

隨著學校網絡建設的發展，為保證正常的教學、管理工作以及師生用戶正常的網絡訪問和學習需要，各學校都在不斷的對互聯網出口帶寬進行擴容。目前，很多學校已接入了多條千兆互聯網出口帶寬。對于上網行為管理設備，不論是以路由模式，還是以透明模式部署在校園網上，都必須具備高性能的數據處理能力，并且具備電信級的可靠性和穩定性，以確保校園網的正常運行。

1.2.2 多鏈路負載均衡的需求

對于國內各學校互聯網出口接入來說，通常會使用中國聯通、中國電信、中國教育網等出口。如何高效的利用各運營商的帶寬，能夠?qū)崿F(xiàn)如負載均衡，鏈路備份、ISP路由等功能，并且可直觀顯示各出口鏈路的實時流量，也是學校對出口網關型設備的要求。

1.2.3 上網流量控制，P2P應用限制的需求

學校網絡用戶規模龐大，要確保用戶上網順暢、確保網絡服務能夠正常運行，就需要對整個網絡進行有效的帶寬分配和流量控制。如果不對上網用戶的帶寬進行控制，任其肆意使用P2P下載、觀看在線視頻等應用，會造成帶寬被大量搶占，使學校的網絡速度受到極大的影響。如何有效封堵或限制此類應用的流量，成為學校網絡建設中一個明確的需求。

1.2.4 對外發信息過濾和審計的需求

互聯網已成為學生獲取信息的重要途徑，互聯網上傳播的各種言論對于學生的認知、思想觀念和日常生活產生著深刻的影響。當前各種論壇、博客、微博、BBS、個人空間等廣泛使用，為防止師生通過此類途徑宣揚不正確的意識形態、發表反動言論、惡意攻擊、謾罵他人、傳播色情、暴力、迷信等頹廢庸俗內容，需要對發表的內容進行過濾或?qū)Υ祟愋袨樽鲈敿?xì)記錄，以便事后追查。這也是公安部于2006年3月1日開始實施的《互聯網安全保護技術措施規定》即82號文件明確要求，有效防范，打擊網上違法犯罪活動和治理有害垃圾信息傳播。如何對外發信息進行管理和監控，也是學校網絡安全建設的明確需求。

1.2.5 對過濾不良網站，確保綠色上網的需求

互聯網將世界連為一體，每天足不出戶，人們就可以通過網絡獲取天下新聞。隨著信息化快速發展，互聯網也潛移默化的改變了人們的生活方式。然而，互聯網提供給學生各種便利的同時，也充斥著各種色情、暴力、惡意掛馬、釣魚等網站。這些網站對青少年身心健康帶來嚴重的影響，如何屏蔽此類網站，讓青少年在健康的網絡環境中成長是教育部門義不容辭的責任，也是當前學校網絡安全建設的明確需求。

1.2.6 對規范上網行為的需求

互聯網正在潛移默化的改變著傳統的教學模式，很多學校已經開始建設數字化教室、電子課堂等。對于正處于成長發育階段的學生而言，其自我約束和控制能力有限，很容易沉迷于網絡游戲、網絡聊天、以及各種在線娛樂之中，嚴重影響了學習效率。此外，教職工在工作時間，也有可能進行在線炒股，在線購物等與教學無關的網絡行為，嚴重影響了教學效率。與其苦口婆心的說教，不如采取有利的措施，從根源上控制此類互聯網應用。如何規范學生和教職工的上網行為，讓互聯網揚其利，避其害，已成為當前學校網絡建設中的明確需求。

1.2.7 上網用戶身份認證和讀出認證用戶信息的需求

準確的用戶身份識別是內容審計和應用控制的基礎，而用戶身分認證則是規范網絡接入行為、實現校園網安全接入、保障內網信息安全的重要手段。除此之外，當校園中存在已有“AAA”或者其他認證系統完成對接入學生、教職工的認證、授權、計費功能時，上網行為管理也必須能讀出認證信息也是當前校園網安全建設中的明確需求。

1.2.8 對上網行為日志、報表分析的需求

學校上網用戶數量多，每秒都會產生大量的互聯網訪問日志。為了加強對整個學校網絡資源應用情況的了解，學校網絡管理員需要一個內容詳盡、分析透徹、功能強大的日志報表系統來提供清晰的管理和決策依據，也是對上網行為管理設備必不可少的要求。

1.2.9 行為感知和用戶畫像為學生心理健康輔導提供理論依據

通過對學生上網行為審計日志的分析，及時發現網貸學生，幫助學校和家人及早介入進行溝通和輔導，有效避免不良網貸帶來的身心危害。同時對學生上網行為進行分析，對其心理健康進行預警，同時實名追溯上網軌跡，建立上網模型，在上網過程記的錄中，對特定行為打上對應的標簽，完成對學生進行用戶畫像，對是否沉迷于網絡、瀏覽色情網站、發布非法言論的學生進行初步篩查，進行定向指導。

2方案設計

2.1 建設目標

根據對XXXX中學需求分析，需要在校園網內部署一套上網行為管理設備，對教師和學生訪問互聯網的行為和內容進行管理與審計?？刂平處熀蛯W(xué)生的互聯網違規訪問行為，禁止教師和學生在互聯網上發布敏感信息、反動內容，實現網絡訪問記錄、郵件訪問記錄、不良站點訪問禁止等功能，并合理規劃和利用帶寬資源，同時為校園網建設進行產品選型，包括技術支持、人員培訓、維護、升級服務等相關服務。

通過本次建設，應達到對校內用戶的上網行為進行管控，合理利用帶寬資源，全面上網行為審計，有效的規避法律風險，凈化校園網絡，保障網絡教學系統使用質量。

2.2 方案設計原則

l 系統高性能、高可靠性

完全按照運營級標準對系統的性能和穩定性來要求和建設。

l 系統高安全性

對于查閱用戶上網行為審計日志信息，具備高安全性要求，必須具有權限保護措施。

l 系統高可擴展性

作為學校的上網管理系統，隨著網絡規模持續建設和發展，系統必須具有良好的可擴展性。

2.3 XXXX中學需求分析

2.3.1 網絡現狀

XXXX中學經過多年對校園網的建設和積累，已成功搭建了高質量的校園網絡基礎平臺，目前學校師生、教職工約2000多人，學校網絡的主要組成部分有圖書館、教學樓、宿舍樓等區域網絡，主要在校學生的教學、學生住宿等功能。學校通過三條運營商網絡連接Internet，其中聯通100M，電信300M，移動500M，其中DMZ區有需要向外發布的WEB服務器，教務系統相關資源以及圖書館區的電子閱覽資源等。網絡拓?fù)鋱D如下：

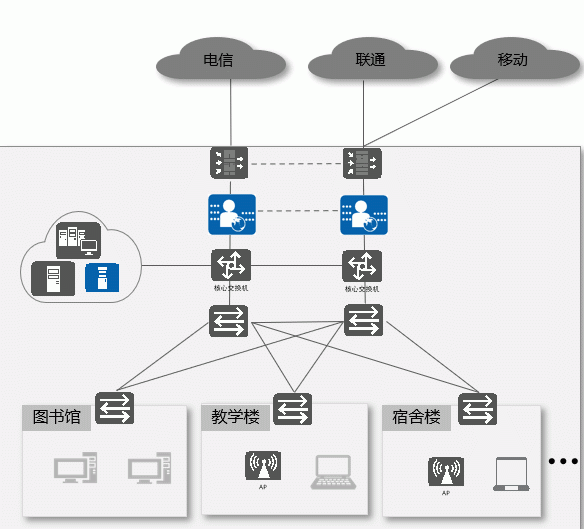

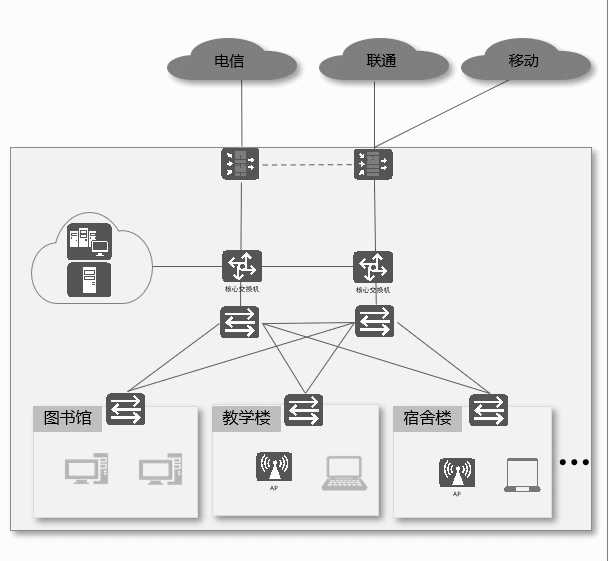

XXXX中學校網絡拓?fù)鋱D



2.3.2 需求分析說明

根據前期與XXXX中學網絡管理中心的交流，在以下方面存在迫切需求：

l 可實現用戶畫像，針對學生心理健康、沉迷于網絡等問題針對性的提供

l 可實現流量管理功能，可對P2P等應用做帶寬限制，確保正常教學、科研秩序

l 可實現對校內用戶外發信息論進行過濾和監控

l 可實現網站過濾功能，防止校內用戶瀏覽色情、暴力等不良網站

l 可實現應用控制功能，控制校內用戶在指定的時間，使用指定的網絡應用

l 可實現與其他認證系統聯動讀出對應的學生認證信息

l 可實現用戶上網行為審計，滿足公安部82號令《互聯網安全保護技術措施規定》的要求

l 可實現對學生上網行為數據進行深度挖局，對沉迷于校園貸的學生進行發現，盡可能第一時間提供預警，通知班主任、心理輔導老師給予定向輔導

2.4 部署方式

根據XXXX中學網絡拓?fù)鋱D，建議將安州科技AZ6000上網行為管理設備以主-備模式HA透明接入核心交換機與防火墻間的鏈路上，部署位置如下圖所示：



安州科技上網行為管理設備部署拓?fù)鋱D

部署優點：

l 不改變現有網絡的任何架構和配置

l 實施速度快，不影響網絡正常運行

l 透明模式可實現控制、管理、審計等全功能。

l 設備以HA模式部署，增加網絡可靠性

l 在已有AAA設備的情況下，也可識別學生、教職工身份認證信息

l BA平臺可對上網數據進行深度發掘，實現用戶畫像，體現數據價值

2.5 審計日志存儲設計

本審計系統設計遵循中華人民共和國公安部第82號令關于《互聯網安全保護技術措施規定》的要求：審計設備能夠詳盡記錄用戶的上網內容及行為日志，并且以滿足大流量環境下保存60天審計日志的要求。

存儲空間的占用與出口帶寬、網絡應用模型、審計策略配置等密切相關，因此不同的使用環境，對存儲空間使用情況也是有差異的。根據安州科技以往的部署經驗，提供如下參考值：



為了保障設備的健康、高效運行，安州科技建議，大量審計數據和日志數據采用外置數據中心進行審計日志的存儲。

外置數據中心服務器推薦配置：



如果當前環境中不存在日志存儲服務器或者日志審計類的平臺，AZ Manager具有設備的批量管理、策略下發、日志存儲等多重功能，是您的不二選擇。

AZ Manager硬件環境要求：

設備名稱	設備型號	設備數量	推薦配置
上網行為管理設備	----------	1臺或多臺	---------
服務器/虛擬機	Centos7.6 操作系統	1臺或多臺	具體的服務器配置參考服務器配置要求

操作系統推薦CentOS 7.6 64Bit，SWAP分區推薦為內存的2倍以上。

AZ Manager安裝服務器配置要求：

設備數量	CPU	內存	硬盤
50-100臺	2*2核CPU	8G內存	2TB
100-500臺	2*2核CPU	16G內存	2*2TB
500-1000臺	2*2核CPU	32G內存	4*2TB
1000臺+	8核CPU	64G內存	5*2TB

BA行為分析感知平臺安裝環境硬件要求：

設備名稱	設備型號	設備數量	推薦配置
上網行為設備	-----------	1臺或多臺	R5.1及以上版本
服務器/虛擬機	Centos7.6 操作系統	1臺或多臺	CPU：4核，內存：32G，硬盤：100G及以上配置。

2.6 設備選型

根據XXXX中學功能需求和性能要求，并考慮今后的可擴展性，安州科技推薦采用AZ6810，如下所示：



2.7 方案特點

2.7.1 流量管理

AZ6000上網行為管理設備可以做到對網絡流量進行精細的管理，通過對帶寬管理和多線路策略功能實現對帶寬質量的保證以及網絡的有效管理，并能對P2P軟件進行智能識別，并對其進行限速或封堵，除此之外，AZ6000采用智能流控、智能阻斷、智能路由等技術，可基于時長、額度設置上網時長、流量額度閾值，當達到一定額度，禁止其上網或者對其限速，讓其放棄繼續訪問網絡的念頭，從而在一定程度上防止教職工沉迷于網絡。

網絡流量管理

AZ6000的帶寬管理功能模塊可提供最大帶寬、保證帶寬、其中可對、連接帶寬等多種帶寬管理手段，并提供基于用戶、應用、時間、網絡接口等多種組合條件的帶寬管理策略，滿足網絡管理者對用戶及應用帶寬管理策略的靈活性要求。此外，通過歷史流量分析功能模塊，借助圖形化的數據和報表，用戶可以直觀的查看到各種應用占用帶寬資源的情況。通過對網絡歷史流量的深入分析，管理者可以制定出最適合自身的互聯網流量管理策略。

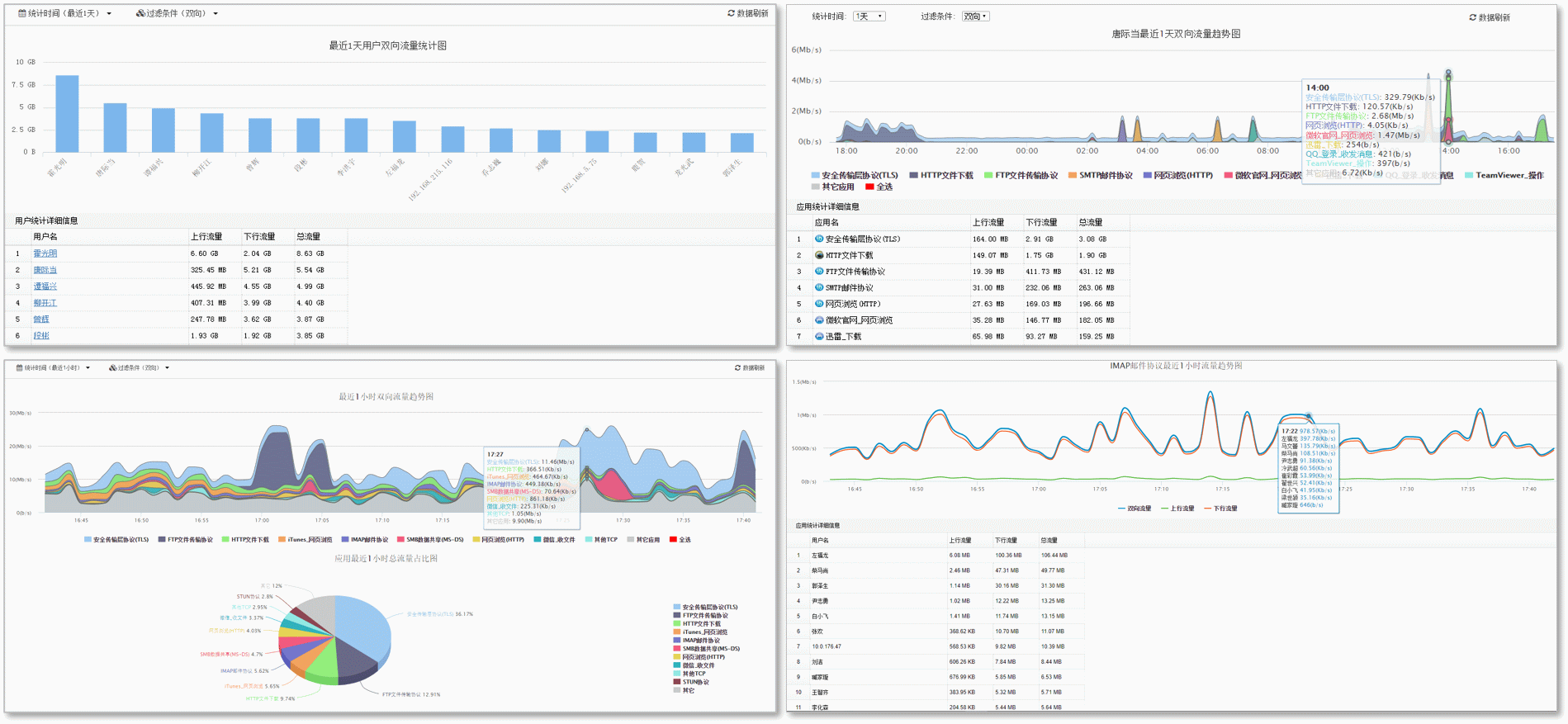

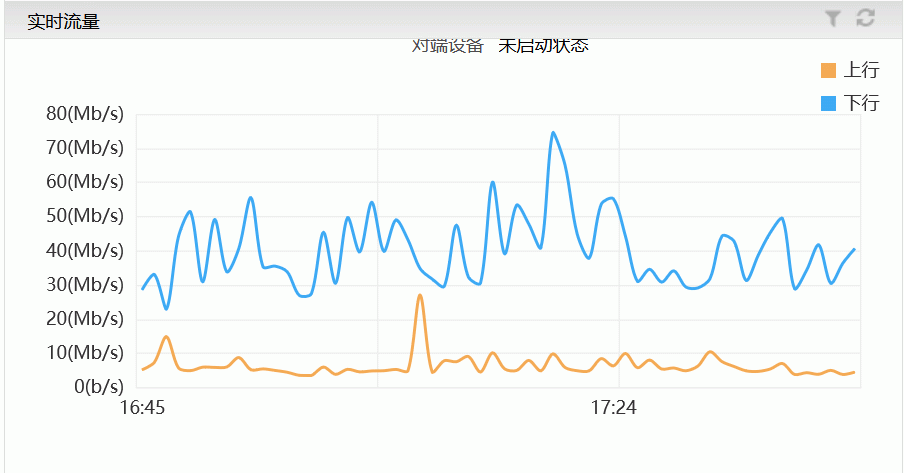

實時流量趨勢圖



各類應用類流量實時排名

l P2P軟件的控制

P2P技術使人們可以高速獲取海量的網絡資源，而P2P軟件對帶寬的占有也使網絡管理深惡痛絕?；ヂ?lián)網上P2P軟件的補丁及變種，每日都會不停更新，這讓大多數的P2P控制工具望塵莫及，他們只能針對已識別的P2P流量進行控制。AZ6000變了這一切。通過對P2P流量的智能檢測和自動升級服務，管理員可以輕松面對互聯網絡上所有P2P軟件，可對每一種P2P應用進行上行流量和下行流量的控制，也可進行徹底的封堵。

l 流控通道動態調配

高優先級通道可借用其他低優先級通道帶寬，如低優先級通道擁堵，則將借用帶寬返還，無需人工干預，實現流量動態調配。同時建立父子策略，子策略可調用父策略，并且多個子策略可調用在同一父策略下，子策略之間可以動態借用帶寬，讓帶寬充分利用。

針對XXXX中學的特點，在設備上架運行后，先配置前期統計分析得到的帶寬管理策略，后期再通過實時流量分析和歷史流量分析功能，對全網的網絡流量模型做調查分析。然后，制定流控策略，再進行相關策略配置調優，以達到網絡帶寬的合理化使用。安州科技推薦：對于信息中心網絡管理員可全局對P2P應用限制一個帶寬，再針對各個學校組配置一個保證帶寬，對重要應用，還可配置QOS機制，保證重要應用的優先轉發；對于個學校的網絡管理員，可對本學校的用戶進行成員帶寬的限速，也可針對特定應用做帶寬限速。

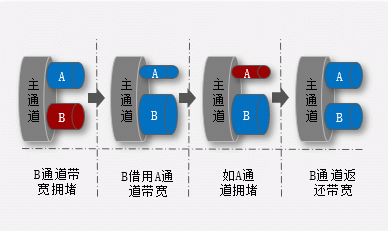

流控通道動態調配

2.7.2 內容過濾

AZ6000不僅能夠精確識別豐富的網絡應用，并可在此基礎上根據關鍵字進行內容過濾。借助AZ6000設備中的管理策略，網絡管理員可以根據對象、時間、應用等多種條件的組合為校園網絡靈活部署內容過濾。目前支持以下過濾方式：

l 網站內容過濾：支持網頁主題過濾、網頁內容過濾、網頁URL過濾、BBS/論壇/博客等網頁發帖內容過濾、搜索引擎關鍵字過濾、網站圖片過濾。

l 收發郵件過濾：支持SMTP、POP3、IMAP郵件類型，可對郵件主題、郵件內容、附件名、郵箱域名進行過濾。

l 文件傳輸過濾：支持上傳和下載的文件過濾，可對文件名、文件類型、文件大小進行過濾。

l 網絡聊天過濾：支持MSN、飛信等即時通訊聊天內容進行關鍵字過濾。

針對高校網絡管理，內容過濾功能為網絡管理者提供了有力的利器，使得網絡管理者可以主動的對內網用戶的不良行為進行控制。例如：通過關鍵字過濾功能，將包含過濾關鍵字的網頁、郵件主動攔截，以避免不良言論外發后對學校產生的法律風險。



2.7.3 URL訪問控制

AZ6000預置了2000萬URL，并且可以自動更新的URL分類庫，其中包含了海量的成人、暴力、反動、色情、邪教以及惡意類的網站。通過設置URL訪問控制策略，可以將不良網站和包含潛在威脅的網站攔截在外，阻斷內網用戶對這些網站的訪問。對于很多URL過濾設備無法控制的SSL加密頁面，安州科技也能夠進行網頁過濾。此外，設備還允許用戶根據自身實際需求，自定義URL分類，并對其進行控制。

針對XXXX中學校園網絡管理，管理員可以阻斷師生對各種不良類型網站的訪問，以保證為學校師生提供一個安全、健康、綠色的上網環境。



2.7.4 應用控制

AZ6000設備預置5000+應用規則，可精確識別10大類5000余種網絡應用，完全滿足網絡管理者對網絡應用控制的需求。同時，安州科技憑借專業的研發團隊，長期研究和跟蹤互聯網應用的發展，為客戶提供持續的網絡應用更新服務，支持應用庫的自動在線升級。此外，安州科技設備還支持用戶自定義新應用的配置。在控制策略方面，AZ6000設備提供基于對象、應用、時間等多種條件的靈活組合對網絡應用進行精細化控制。

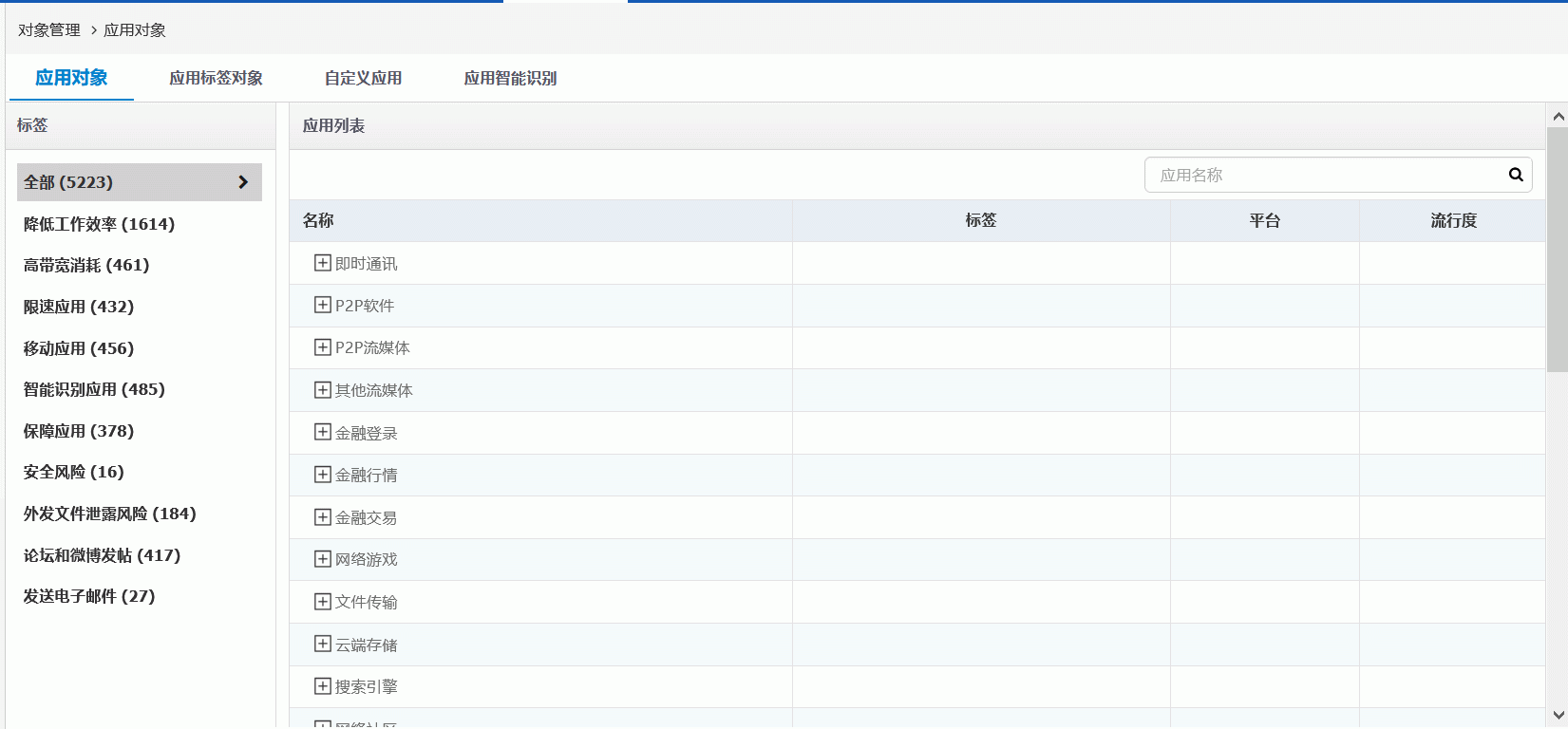

支持的應用管理的類型以及數量

針對學校網絡管理，管理員可以在教學時間內，禁止學生使用在線游戲，QQ等即時通訊應用，使學生能安心上課；同時，對教職工可以禁止使用股票、在線視頻等應用，使教職工能專心教學工作。

2.7.5 用戶管理和認證

準確的用戶身份識別是內容審計和應用控制的基礎，而用戶身分認證則是規范網絡接入行為、實現企業網絡安全接入、保障內網信息安全的重要手段。AZ6000設備為網絡管理者提供靈活的用戶錄入和識別方法，不僅僅提供WEB（Portal）認證功能，還能與學?，F(xiàn)有“AAA”設備的情況下，與“AAA”設備聯動，將各種審計策略貼上用戶標簽， 即使不在AZ6000設備上做認證也可以做到實名審計。

AZ6000以用戶需求為導向，實現了豐富的身份認證手段，主要有：

? 本地認證：Web 認證、用戶名/密碼認證、IP/MAC/IP-MAC 綁定；

? 單點登錄：AD域、第三方系統等；

? 第三方認證：RADIUS、LDAP、IMC、AAS、SAM等

? APP認證：不需要借助數據中心軟件，無需APP修改，避免協調溝通成本；

? 微信認證：連接商家WIFI，強制關注公眾號進行認證；

? 混合認證：用戶根據需求切換認證方式；



2.7.6 設備管理方式

AZ6000在WEB登錄時，強制使用HTTPS協議登錄設備，AZ6000具有豐富的安全屬性，可以有效防止暴力破解，除此之外，安州科技還研發了可以批量管理AZ6000設備的專用軟件“AZ Manager”。AZ Manager是安州科技公司針對AZ6000系列產品批量化管理定做的一款專業管理平臺，AZ Manager可實現狀態監測，統一管理，提高管理效率，并有效削減管理成本。對于查閱用戶上網行為審計內容級日志信息，需要使用管理員賬戶才可查詢，保障了用戶信息的安全性。

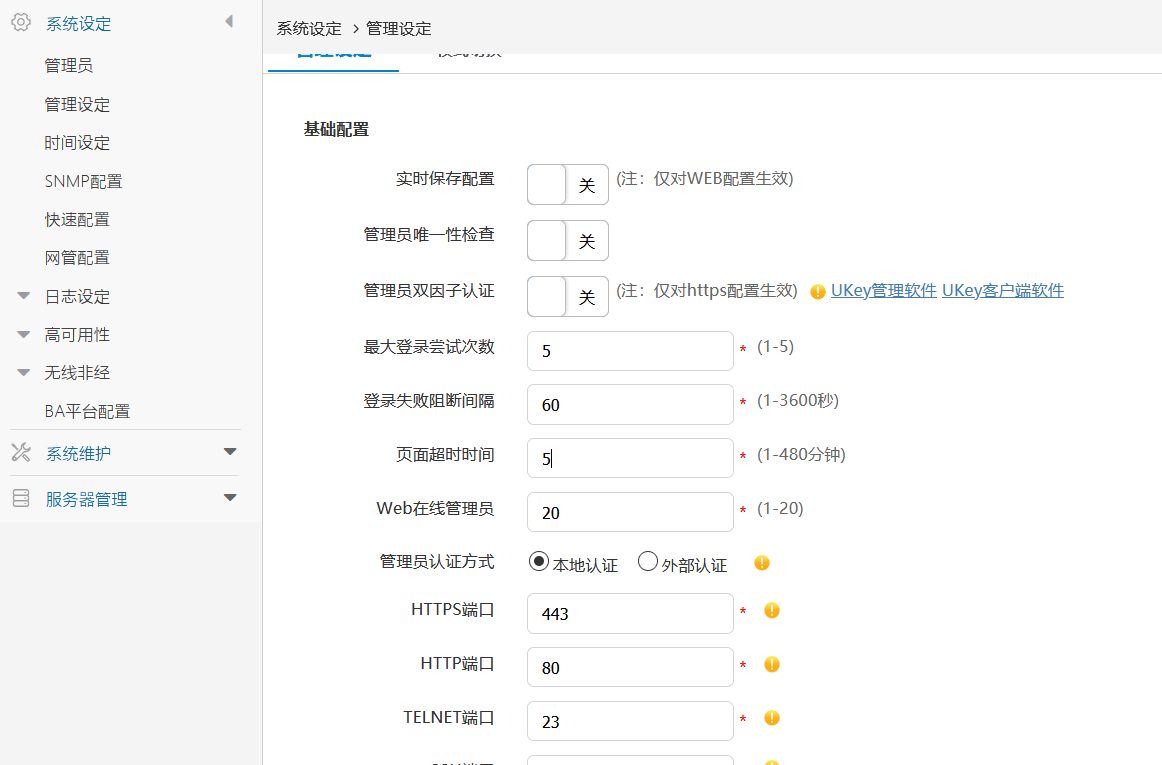

AZ6000豐富的安全屬性

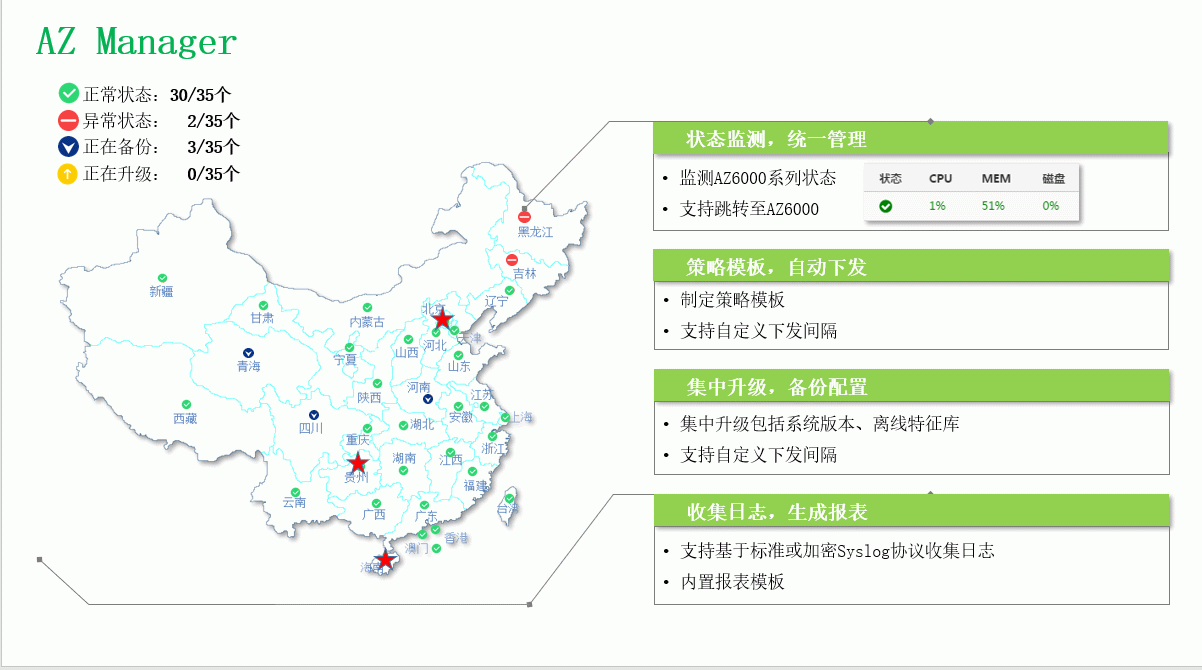

AZ Manager可批量管理AZ6000設備支

2.7.7 設備審計能力

2.7.7.1 瀏覽網站審計

AZ6000可記錄瀏覽網站用戶IP地址，網站主題、URL地址及其子鏈接，瀏覽網站時間。如下圖所示：

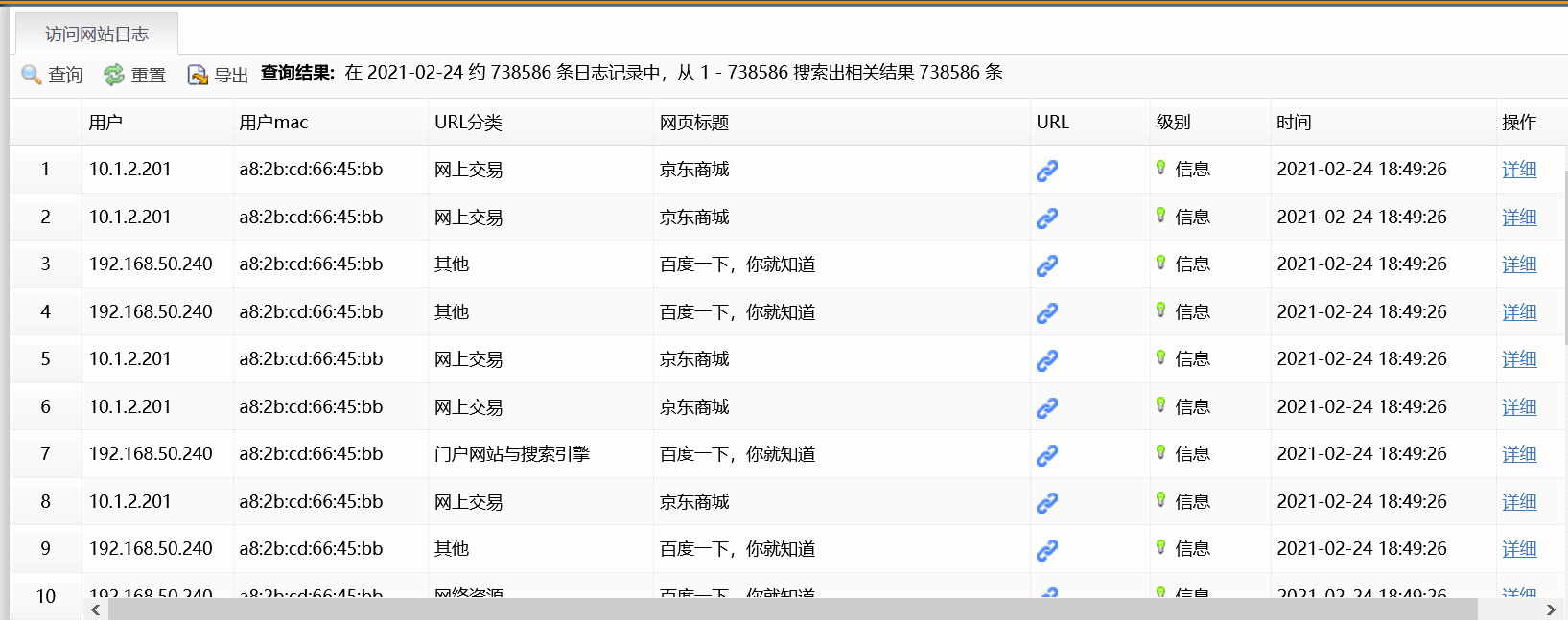

網站訪問審計

2.7.7.2 網頁發貼內容審計

可記錄發貼用戶的源地址、目的地址、發貼網站、發貼時間和具體發貼內容，網頁發帖支持對特定時間、特定關鍵字的查詢功能。通過管理員賬戶登錄后，可以查看到網頁發貼的具體內容，如下圖所示：



論壇發貼審計



2.7.7.3 發送和接收郵件的內容及附件審計

支持SMTP、POP3和20多種網頁郵件的審計功能?？捎涗洶l(fā)送和接收郵件的源IP地址、發送帳號、接收帳號、郵件主題、附件下載、發送和接收時間。管理員通過登錄，可以查看到收發郵件的具體內容。如下圖所示：

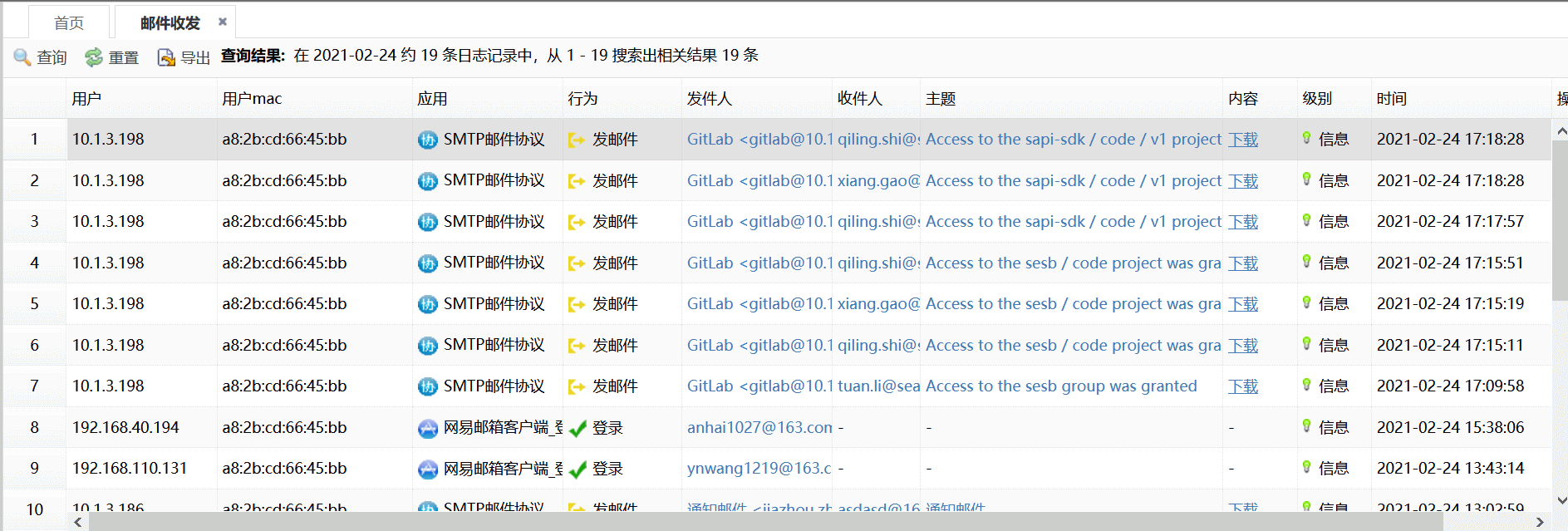

收發郵件審計

2.7.7.4 聊天內容審計

可記錄及時通訊如QQ、微信等聊天軟件的相關信息，對于非加密MSN聊天，可記錄聊天詳細內容。通過登錄管理員用戶，可以查看QQ、微信的登錄發送文件類型等。如下圖所示：

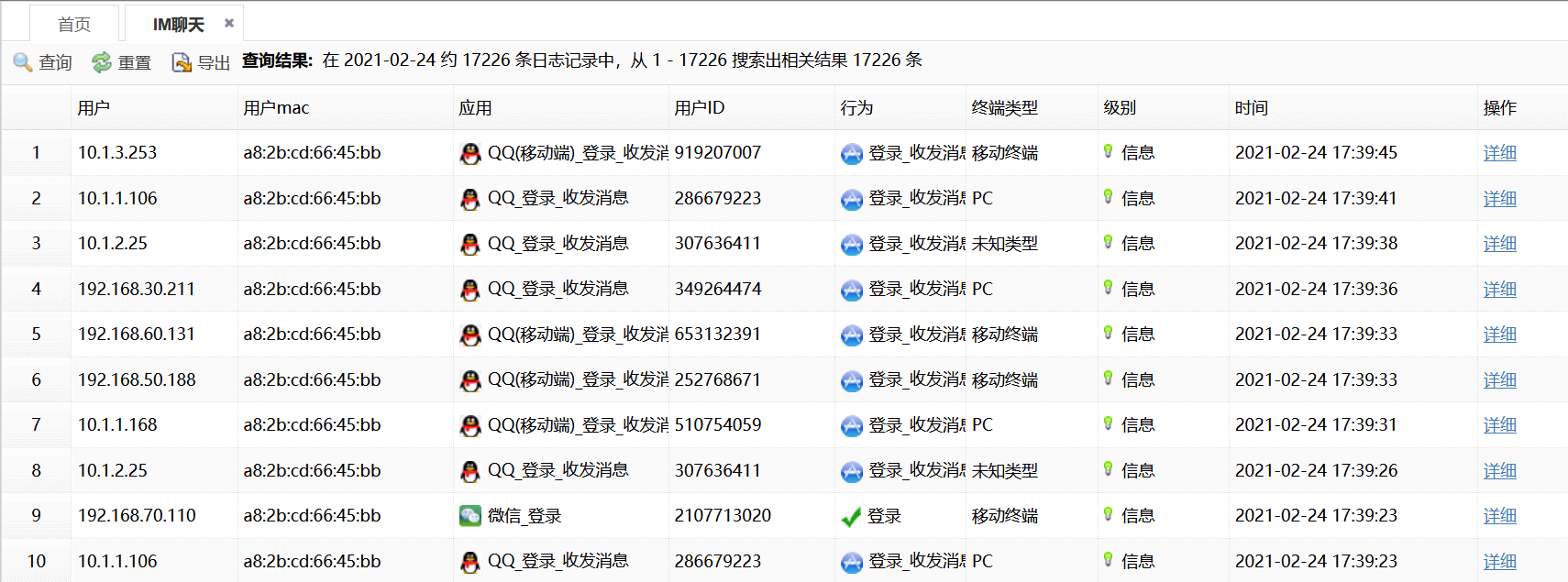

QQ&微信聊天審計

2.7.7.5 網絡搜索審計

AZ6000可記錄用戶通過百度、Google、Bing、雅狐、中搜、搜狗、有道、YouTuBe等搜索引擎網站搜索的關鍵字內容。搜索引擎網站已經成為上網用戶獲取相關信息最直接的手段，根據調查，90%以上的上網用戶，在上網時，都會使用以上搜索引擎網站。此類網站在給我們生活提供便利的同時，也會被某些存在不良嗜好的網民成為射獵的工具，因此上網行為管理產品應具備對搜索引擎網站進行搜索過濾和搜索關鍵字審計功能。

安州科技具有搜索引擎網站過濾和審計功能，通過此功能，有效杜絕了學生通過學校網絡搜索各類不良信息，切斷了獲取不良網站信息的源頭。 如下圖所示：

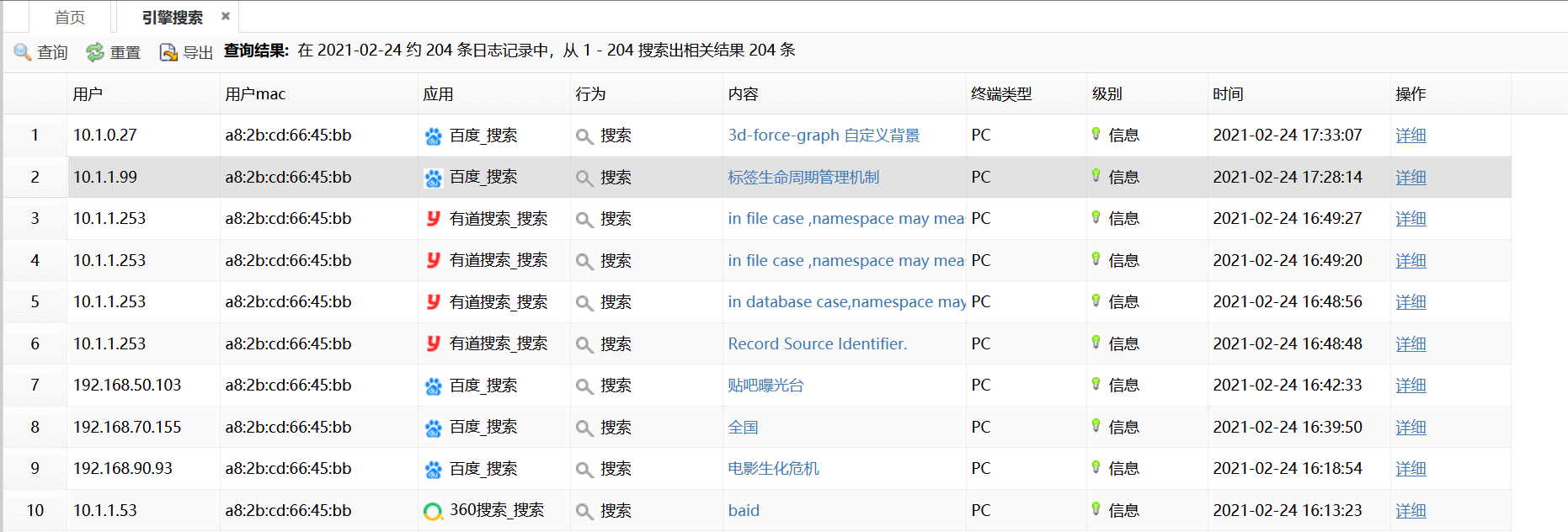

搜索引擎關鍵字審計



2.7.7.6 其他應用審計

AZ6000除了對上述互聯網關鍵應用做到詳細的上網審計外，還可對以下網絡應用做內容審計：文件傳輸、網絡游戲、Web視頻、VoIP應用、數據庫訪問、股票軟件、遠程控制、代理服務、P2P下載、網絡協議、安全訪問類型等。



AZ6000審計功能

AZ6000具備專業的內容及行為審計能力。通過將內容過濾與行為審計功能有機結合，幫助校園網絡管理者做到對網絡安全事件的事前預防、事中審計、事后追查，從而最大限度增強校園網絡的安全性，有效降低網絡接入的各種風險。



2.7.8 WEB推送

WEB推送功能是安州科技有限公司為網絡管理者精心打造的增值業務功能。采用先進的網絡技術將網絡管理者定制的WEB頁面主動推向客戶端。借助WEB推送功能網絡管理者可為用戶提供主動性的服務體驗，降低服務成本、提升服務質量和服務時效。AZ6000可根據用戶、用戶組、時間、推送頻率、推送方式等多種條件的組合靈活制定推送策略。

針對XXXX中學校園網的特點，信息中心網管可定制向各個學校網管人員推送網管通告、重要活動通知等內容。此外，各學校網絡管理者也可以定制各自學校的推送策略，向本學校的師生推送校園新聞、校園通告、重要活動通知等內容。



2.7.9 行為感知和用戶畫像為學生心理健康輔導提供理論依據

AZ6000結合BA虛擬化軟件，將對數據進行深度挖掘，通過對學生上網行為審計日志的分析，及時發現有校園貸傾向的學生，幫助學校和家人及早介入進行溝通和輔導，有效避免不良網貸帶來的身心危害。同時對學生上網行為進行分析，對其心理健康進行預警，同時實名追溯上網軌跡，建立上網模型，在上網過程記的錄中，對特定行為打上對應的標簽，完成對學生進行用戶畫像，對是否沉迷于網絡、瀏覽色情網站、發布非法言論的學生進行初步篩查，進行定向指導。

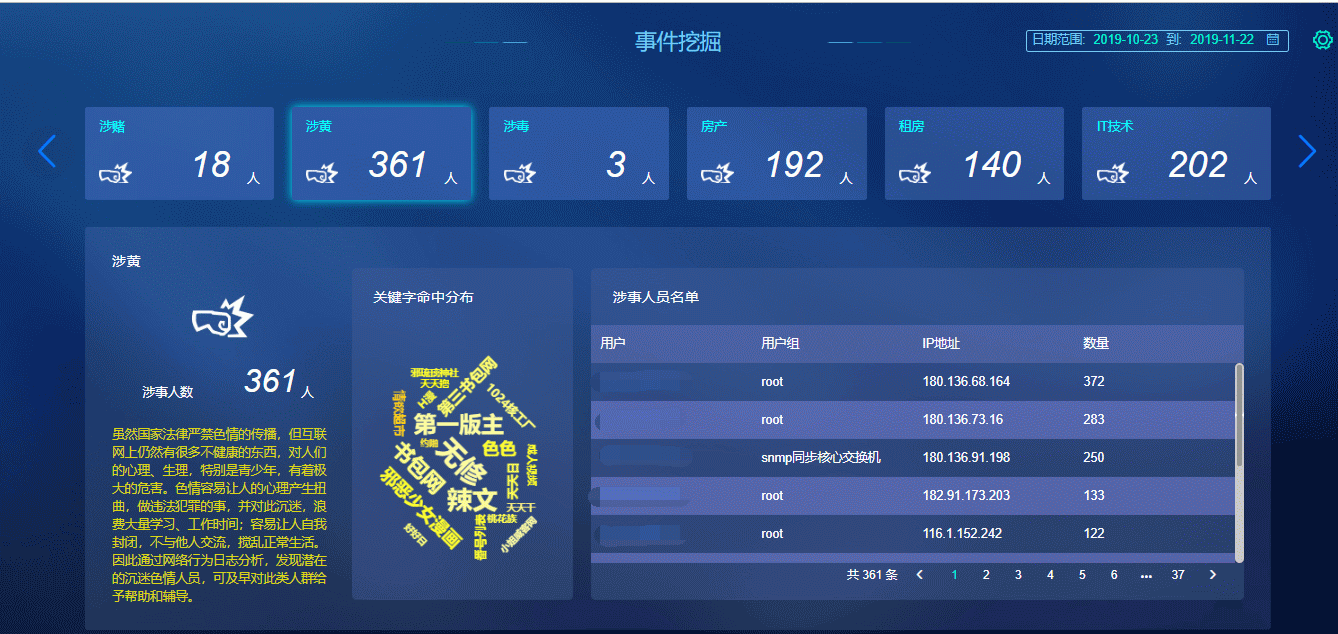

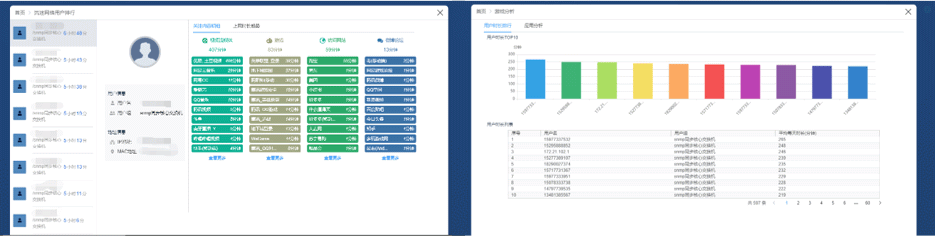

AZ6000結合BA進行事件挖掘

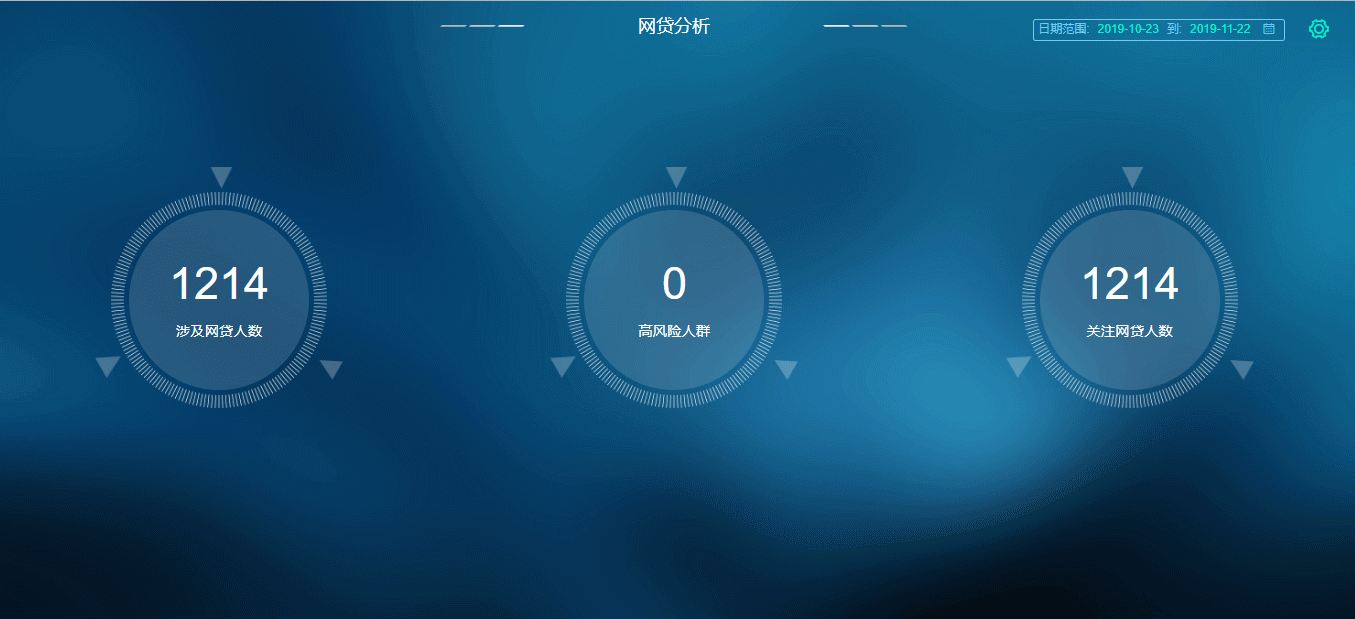

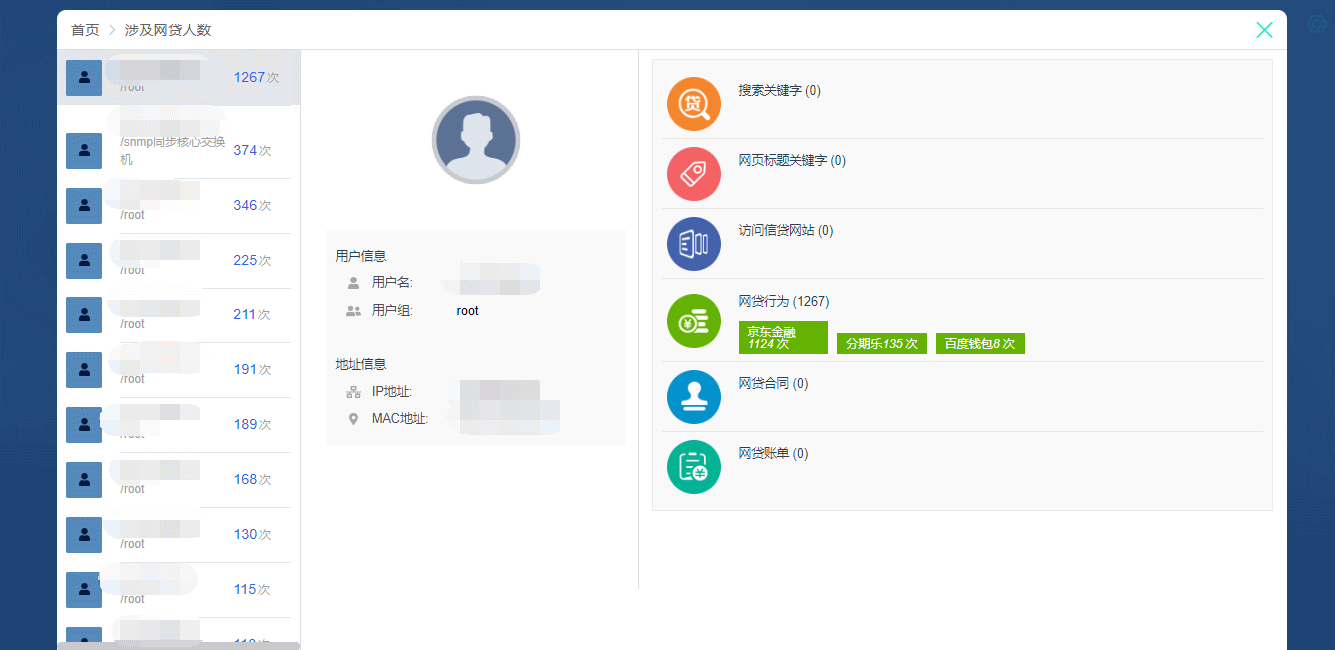

AZ6000結合BA 網貸分析

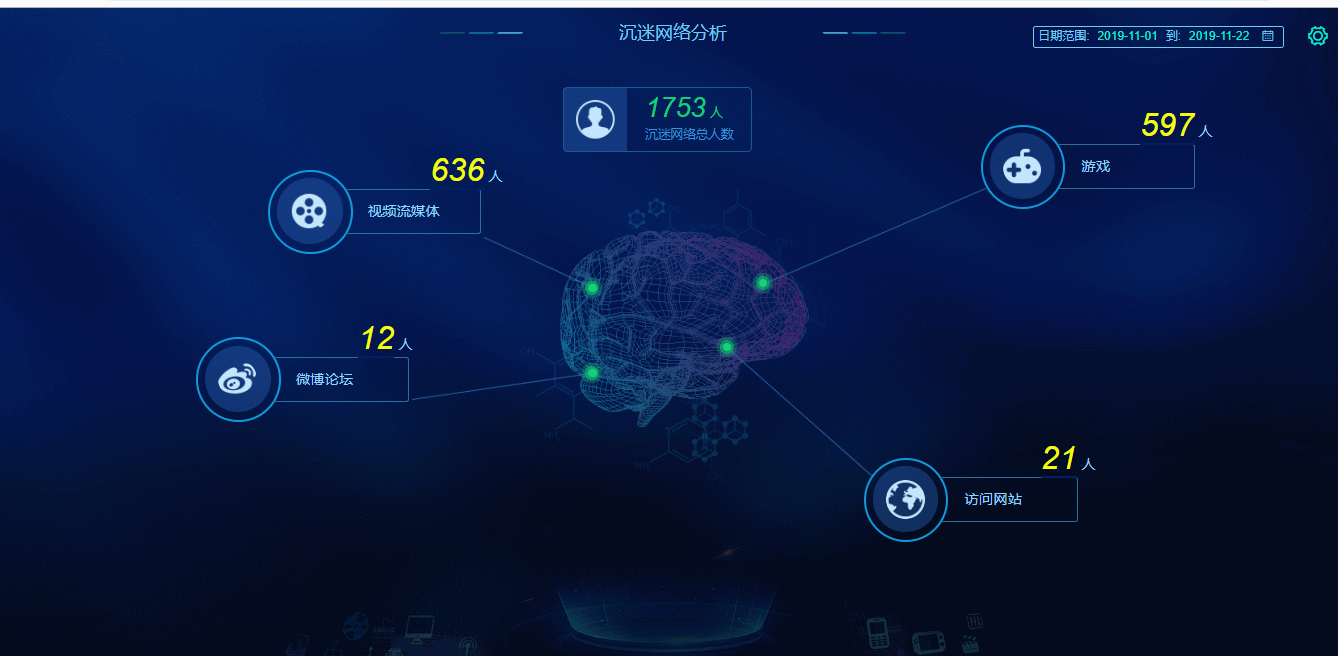

AZ6000結合BA沉迷于網絡分析



BA軟件沉迷于網絡分析

2.8 系統可靠性

2.8.1 雙機熱備

在實際網絡中，總避免不了各種非技術因素造成的網絡故障和服務中斷。因此，提高系統容錯能力、提高故障恢復速度、降低故障對業務的影響，是提高系統可靠性的有效途徑。

AZ6000支持兩臺設備在網關、透明、旁路模式下以主-備或主-主模式運行，可防止網絡中由于單個網關產品的設備故障或鏈路故障導致網絡中斷，保證網絡服務的連續性和安全強度。



2.8.2 系統bypass功能

考慮到應用層增值系統串入網絡后，不應該在任何一次異常時影響原有網絡的可用性，開啟設備的智能Bypass體系。有效的物理回退技術，保障互聯網業務連續性：

l 當設備斷電后可進入物理導通狀態。

l 當設備異常但仍有電源供應時也可進入物理導通狀態。

2.9 系統可擴展性

2.9.1 豐富的擴展性

AZ6000系列產品采用多核MIPS結構，系統運行穩定，設備自帶千兆電口、千兆光口、萬兆光口數量較多，性能優異，提供豐富的接入人數和帶寬區間，除此之外，支持豐富的HA模式以及眾多的接入方式搭配使用，讓設備更具有擴展性。由于學校人員不斷擴張，考慮到設備性能問題，可采用主-主模式的HA方式接入，讓設備運行更流暢，給師生、教職工最佳的用戶體驗。

2.9.2 功能的擴展性

AZ6000系列產品可結合BA產品，即行為感知分析平臺，是安州科技在傳統上網行為領域以創新形式打造的一款新型可視化產品。平臺基于網絡內上網行為管理設備產生的海量數據，對上網用戶進行建模分析，以不同上網行為建立對應的行為應用，深挖數據，分析用戶上網行為，提前預知風險，可視化的呈現，更大程度的提升運維、管理機制。

通過用戶畫像，追溯學生上網軌跡，建立上網模型，整個過程中通過分析給不同學生打上不同的標簽進行區分，完成對學生進行用戶畫像，對是否沉迷于網絡、瀏覽色情網站、發布非法言論的學生進行初步篩查，讓班主任、心里輔導老師對學生的心理輔導做到有的放矢。
