1 項目需求概述

1.1 項目背景

目前，我國物流業整體處于可快速發展階段，傳統物流向現代物流轉型期，多數企業只能提供傳統的基礎物流業務，競爭更多地體現為低端物流服務的價格競爭。長遠來看，隨著國家利好政策的連續出臺、制造與商貿企業物流外包程度的不斷擴大、物流企業技術水平和服務水平不斷提升，中國物流行業將長期保持較快的增長速度，未來發展空間巨大。

隨著世界經濟的高速發展和全球化趨勢的日益突出，現代物流理論和技術已在發達國家得到了空前的應用和發展，并產生了巨大的經濟效益和社會效益。面對我國加入WTO后所面臨的機遇與挑戰，引進和發展現代物流理論和技術，培養現代物流經營管理的高級人才，已成為當務之急。物流是一個新生職業，就業行情看好,各大城市人才奇缺。當前這個專業，市場缺口很大,過去商品從生產到銷售經過好幾個批發商，運輸；管理;倉儲；從一級批發商到二級,三級批發商層層剝皮,信息一點，就能通過物流公司配貨,大大減少中間環節，降低企業成本,所以物流專業很有發展前途。

XX物流的網絡狀態分為總部和分支節點，總部已建立起一套完善的物流網絡信息平臺，但分支節點在全國各地分布，其節點規模大小不一，隨著業務量不斷的增大，分支節點的網絡建設一支停止不前，用的設備依舊是好幾年前的家用路由器，設備性能較差，業務可靠性無從談起；同時簡單的家用路由器對帶寬的管理能力十分有限，這讓本來帶寬不是很富裕的分支節點更加雪上添霜，員工的大量P2P視頻流媒體應用的使用，影視劇的本地下載緩存已經嚴重的影響到了分支正常辦公秩序；除此之外分支網絡還有和總部網絡之間建立IPsec VPN互聯的要求，雖然家用路由器上的也支持IPsec VPN，需要與總部大廠之間進行互通，但受制于當前設備的性能，IPsec VPN時斷時續，另外多個分支節點的家用路由器與總部大廠設備間vpn參數對接讓管理員頭疼不已，另外后期的單個設備管理問題均是管理員面臨的十分棘手的問題。

1.2 物流需求分析

北京安州科技有限公司（以下簡稱為“安州科技”）根據多年對物流行業的網絡需求調查，目前，XX物流公司以及其他國內物流行業辦公網，在以下幾方面存在迫切的需求：

1.2.1 高性能、高可靠性和高穩定性的需求

隨著物流行業網絡建設的發展，為保證正常的派單、數據上傳、工單管理以及業務人員之間必要的及時通訊需要，各物流公司都在不斷的對互聯網出口帶寬進行擴容，同時在購買網絡設備時，設備的可靠性，穩定性等使放在第一位的，據反饋當前網絡下大量訂單集中時經常會出現卡頓現象。對于上網行為管理設備，不論是以網關模式，還是以透明模式部署在企業網絡中，都必須具備高性能的數據處理能力，并且具備電信級的可靠性和穩定性，以確保物流行業網絡的正常運行。

1.2.2

多鏈路負載均衡的需求

為了節省物流行業開支，各分支業務節點之間目前互聯網出口均是一個運營商，多鏈路負載均衡的需求在當下不是緊要任務，但考慮到后期可以隨著各分支節點規模的增大，升級區域樞紐節點，為了增加業務可靠性，多個互聯網出口就顯得尤為重要，同一家物流公司不同的區域，物流行業通常會不同的運營商做出口，如中國聯通、中國電信、中國移動、其他不同級別的二級運營商，如何高效的利用各運營商的帶寬，能夠?qū)崿F(xiàn)如負載均衡，鏈路備份、ISP路由等功能，并且可直觀顯示各出口鏈路的實時流量，也是對出總部和各個分支節點對出口網關型設備的要求。

1.2.3 上網流量控制，P2P應用限制的需求

為了節省企業開支，分支節點的帶寬不是很富裕，合理利用網絡帶寬是分支節點一直面臨的一個重要問題。隨著時代發展，各種網絡應用軟件紛至沓來，除了工作時間保障重點業務數據如派單、計費、管理工作正常運行，還需要做到人性化管理，在非工作時間讓業務員上網流暢，各項網絡功能正常運行，就需要對整個網絡進行有效的帶寬分配和流量控制。如果不對業務員的帶寬進行控制，任其肆意使用P2P下載、觀看在線視頻等應用，會造成帶寬被大量搶占，使網絡速度受到極大的影響。

互聯網正在潛移默化的改變著傳統的工作模式，各種各樣的休閑娛樂應用軟件種類繁多，給我們的生活帶來了很多便利的同時也帶來了些許副作用，如快手、抖音、各種視頻應用、炒股、購物軟件、網絡游戲等。部分員工在工作時間玩游戲，刷抖音，在線炒股，在線購物等與工作無關的網絡行為，嚴重影響了工作效率。與其苦口婆心的說教，不如采取有利的措施，從根源上控制此類互聯網應用。如何規范員工的上網行為，讓互聯網揚其利，避其害，已成為本次網絡建設中的明確需求。

1.2.4 對外發信息過濾和審計的需求

互聯網已成為員工獲取信息的重要途徑，互聯網上傳播的各種言論對于員工的認知、思想觀念和日常生活產生著深刻的影響。當前各種論壇、博客、微博、BBS、個人空間等廣泛使用，為防止員工通過此類途徑宣揚不正確的意識形態、發表反動言論、惡意攻擊、謾罵他人、傳播色情、暴力、迷信等頹廢庸俗內容，需要對發表的內容進行過濾或?qū)Υ祟愋袨樽鲈敿?xì)記錄，以便事后追查。這也是公安部于2006年3月1日開始實施的《互聯網安全保護技術措施規定》即82號文件明確要求，有效防范，打擊網上違法犯罪活動和治理有害垃圾信息傳播。如何對外發信息進行管理和監控，也是企業網絡安全建設的明確需求。

1.2.5

產品的易部署

目前XX物流各個分支的設備都是由總部管理員到現場親自配置的，隨著物流業務的不斷增長，全國各地分支不斷增加，管理員在全國疲于奔波，緊急情況下加班加點也有分身乏術之感，設備的易部署、易操作性是非常必要的一個要求。

1.2.6 批量設備的可管理性

批量設備的管理是管理員尤為重要的一個問題，隨著各分支隨著物流業務的不斷增加，伴隨著分支節點越來越多，設備也越來越多，給總部管理員帶來了很多挑戰。為了節省開工，分支一般不配備專業技能的管理人才來管理這些網絡設備的，在設備部署后，可批量管理上網行為管理是一個非常迫切又有必要的需求。

1.2.7

上網用戶身份認證和讀出認證用戶信息的需求

準確的用戶身份識別是內容審計和應用控制的基礎，而用戶身分認證則是規范網絡接入行為、實現物流數據安全、保障內網信息安全的重要手段。除此之外，當網絡中存在已有“AAA”或者其他認證系統完成對接入的企業職工認證、授權時，上網行為管理也必須能讀出認證信息，將用戶信息與各種審計日志想結合也是當前網絡建設中的明確需求。

1.2.8 對上網行為日志、報表分析的需求

      企業上網用戶數量多，每秒都會產生大量的互聯網訪問日志。為了加強對整個企業網絡資源應用情況的了解，企業網絡管理員需要一個內容詳盡、分析透徹、功能強大的日志報表系統來提供清晰的管理和決策依據，也是對上網行為管理設備必不可少的要求。

1.2.9

行為感知和用戶畫像為公司管理提供輔助依據

  通過對員工上網行為審計日志的分析，對員工上網行為數據進行深度挖掘，就其上網行為進行用戶畫像，可做工作效率分析、離職傾向分析等，如掌握公司員工動態，針對HR有助于對員工離職信息做分析，反饋給公司管理層，進行制度調優等，還可通過員工工作效率分析，適當調整工作量等，讓管理更合理。

2方案設計

2.1 建設目標

根據對XX物流需求分析，需要在總部及其分支業務節點部署上網行為管理設備，總部業務數據量較大，承擔著非常重要的業務功能，使用兩臺高性能的AZ6000設備做HA，增加鏈路可靠性，分支業務節點以網關模式部署AZ6000設備，經濟實用、小巧節能，又能滿足各種功能。使用AZ6000實現總部與分支業務節點帶寬的高效利用，尤其是各個物流分支節點，自身的帶寬十分緊湊的情況下網絡帶寬的高效管理顯得尤為重要，在工作時間對當前重點業務在工作時間給予重點保障顯得尤為重要；過多的分支節點給總部管理員的運維帶來了很大的壓力，隨著分支節點的數量增多，各種業務問題紛至沓來，讓總部管理員分身乏術，據反饋總部就一位工程師，分支沒有網絡工程師，其他的非網絡管理人員又沒有專業的網絡管理經驗，僅能配合設備重啟開關機之類的簡單操作，設備管理問題是本次重點解決的一個問題；設備互聯問題，系統會向員工派發一些訂單，這就需要總部與分支節點之間保持之間的數據互通，目前分支節點使用普通家用路由器配置IPsec VPN完成互聯，可靠性非常差，關鍵業務經常卡頓，同時管理員的配置任務和維護任務繁重，一些不通廠商IPSec VPN對接配置相對復雜，加之業務時間較為集中，每天同一時間周旋于各個門店排錯，輪番排查各種問題，這讓管理員苦不堪言。

2.2 方案設計原則

l 系統高性能、高可靠性

完全按照運營級標準對系統的性能和穩定性來要求和建設。

l 系統高安全性

對于查閱員工上網行為審計日志信息，具備高安全性要求，必須具有權限保護措施。

l 系統高可擴展性

物流網絡中的上網管理系統，需要良好的可擴展性，隨著門店終端規模、網絡規模持續建設和發展，系統必須具有良好的可擴展性。

l 系統易操作管理性

物流公司有眾多的門店，加之網絡管理員管理水平有限，網絡設備需要具有易操作性，讓管理員在短時間內完成設備部署，同時設備也需要具備易管理性，有統一的軟件進行設備批量管理。



2.3 XX物流需求分析

2.3.1 網絡現狀

XX物流經過多年對其物流網絡的建設和積累，總部網絡已經初具規模，總部是集日常辦公、接入審計、物流數據采集分析、數據存儲等功能與一體，主干網絡采用HA架構進行設備，確保鏈路冗余，增加可靠性。網絡出口部署高性能防火墻，核心采用兩臺核心交換機做堆疊，通過匯聚交換機和接入交換機分別于各個功能區域相連接，整體而言總部網絡建設相當完善，但分支網絡建設整體差強人意，分支遍布全國各地，并且規模大小不一，有的分支節點可能人數眾多，規模較大，有的節點寥寥數人，規模較小，但所有的分支幾乎都使用性能較差的家用路由器設備，集路由與交換功能與一體，性能不是很高，加之網絡的使用沒有經過設備控制，不合理使用導致網絡故障頻出，網絡質量時好時壞，影響正常的辦公秩序，現狀不容樂觀，網絡拓?fù)鋱D如下：



XX物流網絡拓?fù)鋱D



2.3.2 需求分析說明

根據前期與XX物流網絡管理中心的交流，在以下方面存在迫切需求：

l 可實現網絡環境的高可靠性、穩定性部署，可擴展性，確保業務更流暢

l 可實現流量管理功能，保障重點業務，確保帶寬的合理利用

l 可實現易部署性，考慮到各門店的綜合人力、經濟成本，簡化配置實施過程

l 可實現由批量設備的統一管理，對所有設備達到監控的目的

l 可實現應用控制功能，控制員工在指定的時間，使用指定的網絡應用

l 可實現與其他認證系統聯動，準確讀出員工的認證信息

l 可實現用戶上網行為審計，滿足公安部82號令《互聯網安全保護技術措施規定》的要求

l 可實現對員工上網行為數據進行深度挖掘，就其上網行為進行用戶畫像，可做工作效率分析、離職傾向分析等，如掌握公司員工動態，針對HR有助于對員工離職信息做分析，反饋給公司管理層，做制度調優等，另外很對公司管理層，還可通過員工工作效率分析，適當調整工作量等，讓管理更合理。

2.4 部署方式

根據XX物流現有網絡拓?fù)鋱D，總部網絡中建議將安州科技AZ6000上網行為管理設備采用HA透明模式接入核心交換機與防火墻間的鏈路上，分支物流節點建議將AZ6000設備以網關形式部署在網絡邊界，替換掉原來網絡中的家用路由器，從而在性能、功能上均得到擴充，部署位置如下圖所示：

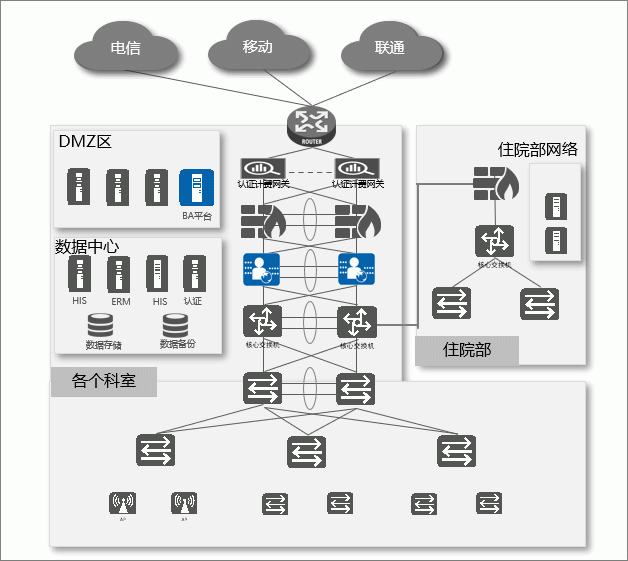

安州科技上網行為管理設備部署拓?fù)鋱D

部署優點：

l AZ6000設備以主-備模式的HA方式透明部署，增加鏈路的可靠性。

l 不改變現有網絡的網絡拓?fù)洌Y(jié)合bypass功能，可靠性進一步提高

l 實施速度快，不影響網絡正常運行

l 透明模式可實現控制、管理、審計等全功能。

l 在已有AAA設備的情況下，也可識別職工身份認證信息

l BA平臺可對上網數據進行深度發掘，實現用戶畫像，體現數據價值

2.5 審計日志存儲設計

本審計系統設計遵循中華人民共和國公安部第82號令關于《互聯網安全保護技術措施規定》的要求：審計設備能夠詳盡記錄用戶的上網內容及行為日志，并且以滿足大流量環境下保存60天審計日志的要求。

存儲空間的占用與出口帶寬、網絡應用模型、審計策略配置等密切相關，因此不同的使用環境，對存儲空間使用情況也是有差異的。根據安州科技以往的部署經驗，提供如下參考值：



為了保障設備的健康、高效運行，安州科技建議，大量審計數據和日志數據采用外置數據中心進行審計日志的存儲。

外置數據中心服務器推薦配置：



如果當前環境中不存在日志存儲服務器或者日志審計類的平臺，AZ Manager具有設備的批量管理、策略下發、日志存儲等多重功能，是您的不二選擇。

AZ Manager硬件環境要求：

設備名稱	設備型號	設備數量	推薦配置
上網行為管理設備	----------	1臺或多臺	---------
服務器/虛擬機	Centos7.6 操作系統	1臺或多臺	具體的服務器配置參考服務器配置要求

操作系統推薦CentOS 7.6 64Bit，SWAP分區推薦為內存的2倍以上。

AZ Manager安裝服務器配置要求：

設備數量	CPU	內存	硬盤
50-100臺	2*2核CPU	8G內存	2TB
100-500臺	2*2核CPU	16G內存	2*2TB
500-1000臺	2*2核CPU	32G內存	4*2TB
1000臺+	8核CPU	64G內存	5*2TB

BA行為分析感知平臺安裝環境硬件要求：

設備名稱	設備型號	設備數量	推薦配置
上網行為設備	-----------	1臺或多臺	R5.1及以上版本
服務器/虛擬機	Centos7.6 操作系統	1臺或多臺	CPU：4核，內存：32G，硬盤：100G及以上配置。

2.6 設備選型

根據XX物流功能需求和性能要求，并考慮后期的可擴展性，安州科技針對總部推薦采用AZ6750，產品參數如下所示：

安州科技針對物流公司各個分支節點，推薦采用AZ6260，產品參數如下所示：



2.7 方案特點

2.7.1 流量管理

AZ6000上網行為管理設備可以做到對網絡流量進行精細的管理，通過對帶寬管理和多線路策略功能實現對帶寬質量的保證以及網絡的有效管理，并能對P2P軟件進行智能識別，并對其進行限速或封堵，除此之外，AZ6000采用智能流控、智能阻斷、智能路由等技術，可基于時長、額度設定上網時長、流量額度閾值，當達到一定額度，禁止其上網或者對其限速，讓其放棄繼續訪問網絡的念頭，從而在一定限度上保障員工工作時間。

l 網絡流量管理

AZ6000的帶寬管理功能模塊可提供最大帶寬、保證帶寬、其中可對、連接帶寬等多種帶寬管理手段，并提供基于用戶、應用、時間、網絡接口等多種組合條件的帶寬管理策略，滿足網絡管理者對用戶及應用帶寬管理策略的靈活性要求。此外，通過歷史流量分析功能模塊，借助圖形化的數據和報表，用戶可以直觀的查看到各種應用占用帶寬資源的情況。通過對網絡歷史流量的深入分析，管理者可以制定出最適合自身的互聯網流量管理策略。

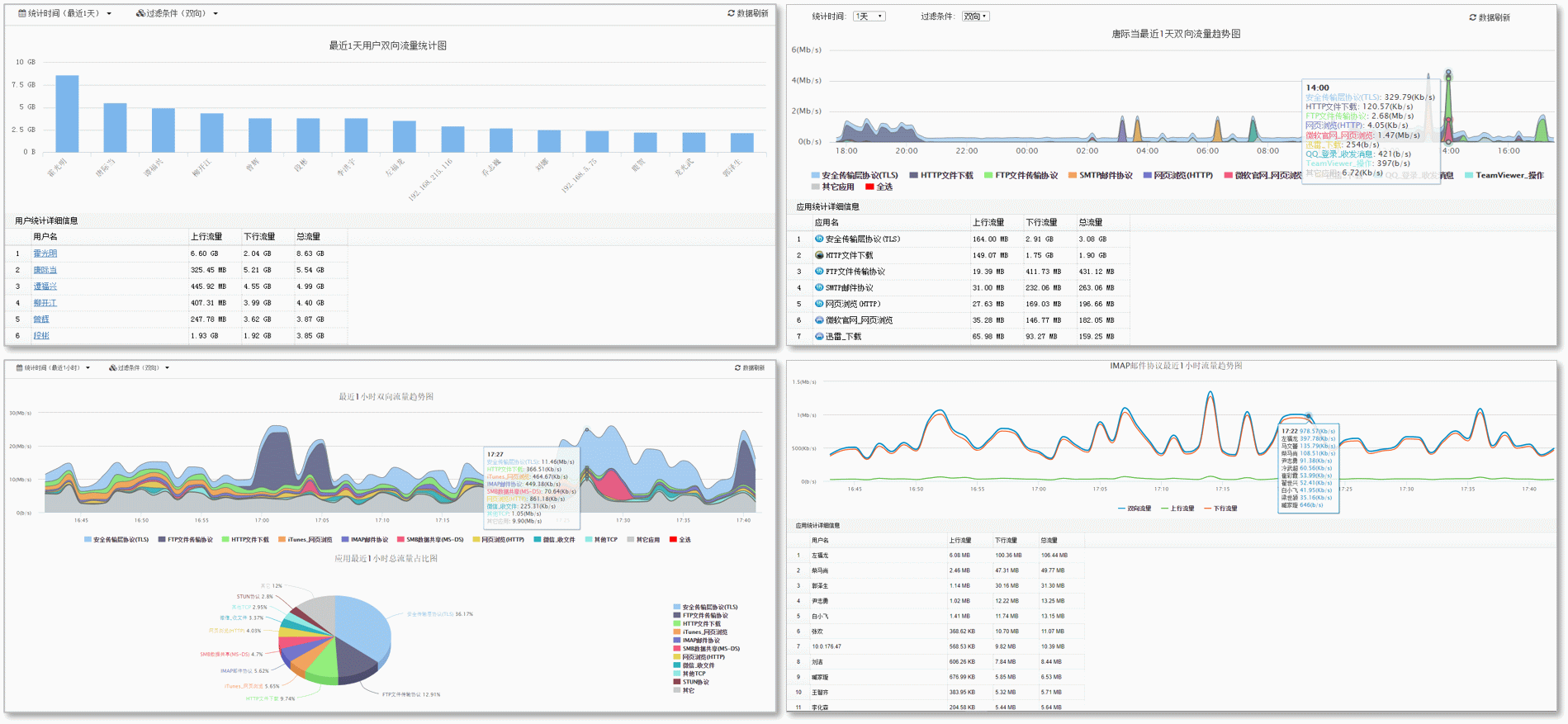

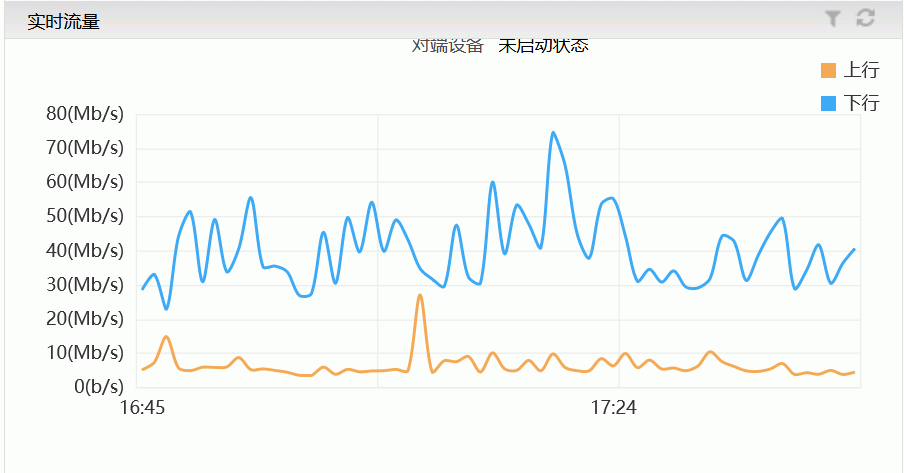

實時流量趨勢圖

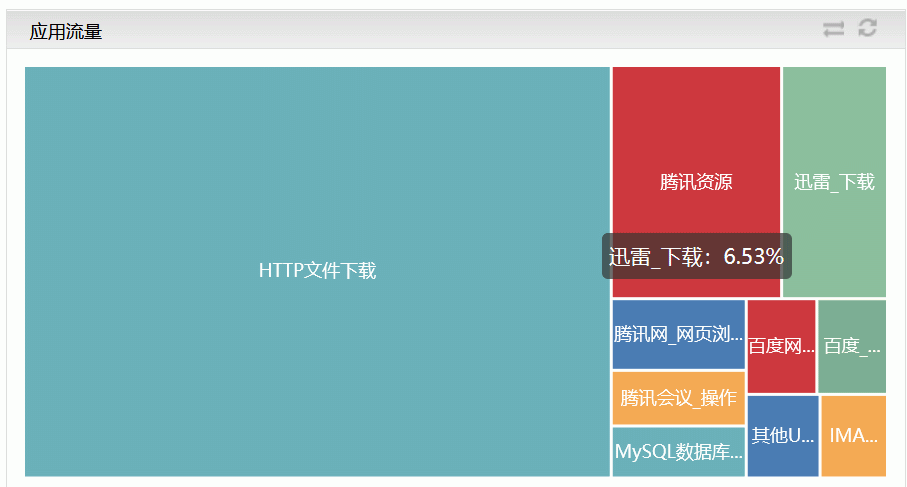

各類應用類流量實時排名

l P2P軟件的控制

P2P技術使人們可以高速獲取海量的網絡資源，而P2P軟件對帶寬的占有也使網絡管理深惡痛絕?；ヂ?lián)網上P2P軟件的補丁及變種，每日都會不停更新，這讓大多數的P2P控制工具望塵莫及，他們只能針對已識別的P2P流量進行控制。AZ6000變了這一切。通過對P2P流量的智能檢測和自動升級服務，管理員可以輕松面對互聯網絡上所有P2P軟件，可對每一種P2P應用進行上行流量和下行流量的控制，也可進行徹底的封堵。

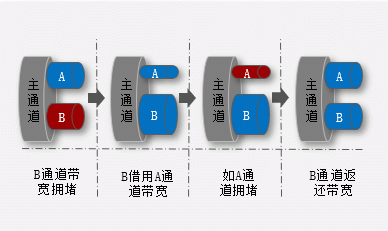

l 流控通道動態調配

高優先級通道可借用其他低優先級通道帶寬，如低優先級通道擁堵，則將借用帶寬返還，無需人工干預，實現流量動態調配。同時建立“線路”策略，“通道策略”可調用“線路策略”，并且多個“通道策略”可配置在同一“線路策略下”，通道策略之間可以動態借用帶寬，讓帶寬充分利用。



流控通道動態調配

2.7.2 內容過濾

AZ6000不僅能夠精確識別豐富的網絡應用，并可在此基礎上根據關鍵字進行內容過濾。借助AZ6000設備中的管理策略，網絡管理員可以根據對象、時間、應用等多種條件的組合為企業網絡靈活的部署內容過濾。目前支持以下過濾方式：

l 網站內容過濾：支持網頁主題過濾、網頁內容過濾、網頁URL過濾、BBS/論壇/博客等網頁發帖內容過濾、搜索引擎關鍵字過濾、網站圖片過濾。

l 收發郵件過濾：支持SMTP、POP3、IMAP郵件類型，可對郵件主題、郵件內容、附件名、郵箱域名進行過濾。

l 文件傳輸過濾：支持上傳和下載的文件過濾，可對文件名、文件類型、文件大小進行過濾。

l 網絡聊天過濾：支持MSN、飛信等即時通訊聊天內容進行關鍵字過濾。

2.7.3 URL訪問控制

AZ6000預置了2000萬URL，并且可以自動更新的URL分類庫，其中包含了海量的成人、暴力、反動、色情、邪教以及惡意類的網站。通過設置URL訪問控制策略，可以將不良網站和包含潛在威脅的網站攔截在外，阻斷內網用戶對這些網站的訪問。對于很多URL過濾設備無法控制的SSL加密頁面，安州科技也能夠進行網頁過濾。此外，設備還允許用戶根據自身實際需求，自定義URL分類，并對其進行控制。

2.7.4 應用控制

AZ6000設備預置5000+應用規則，可精確識別10大類5000余種網絡應用，完全滿足網絡管理者對網絡應用控制的需求。同時，安州科技憑借專業的研發團隊，長期研究和跟蹤互聯網應用的發展，為客戶提供持續的網絡應用更新服務，支持應用庫的自動在線升級。此外，安州科技設備還支持用戶自定義新應用的配置。在控制策略方面，AZ6000設備提供基于對象、應用、時間等多種條件的靈活組合對網絡應用進行精細化控制。

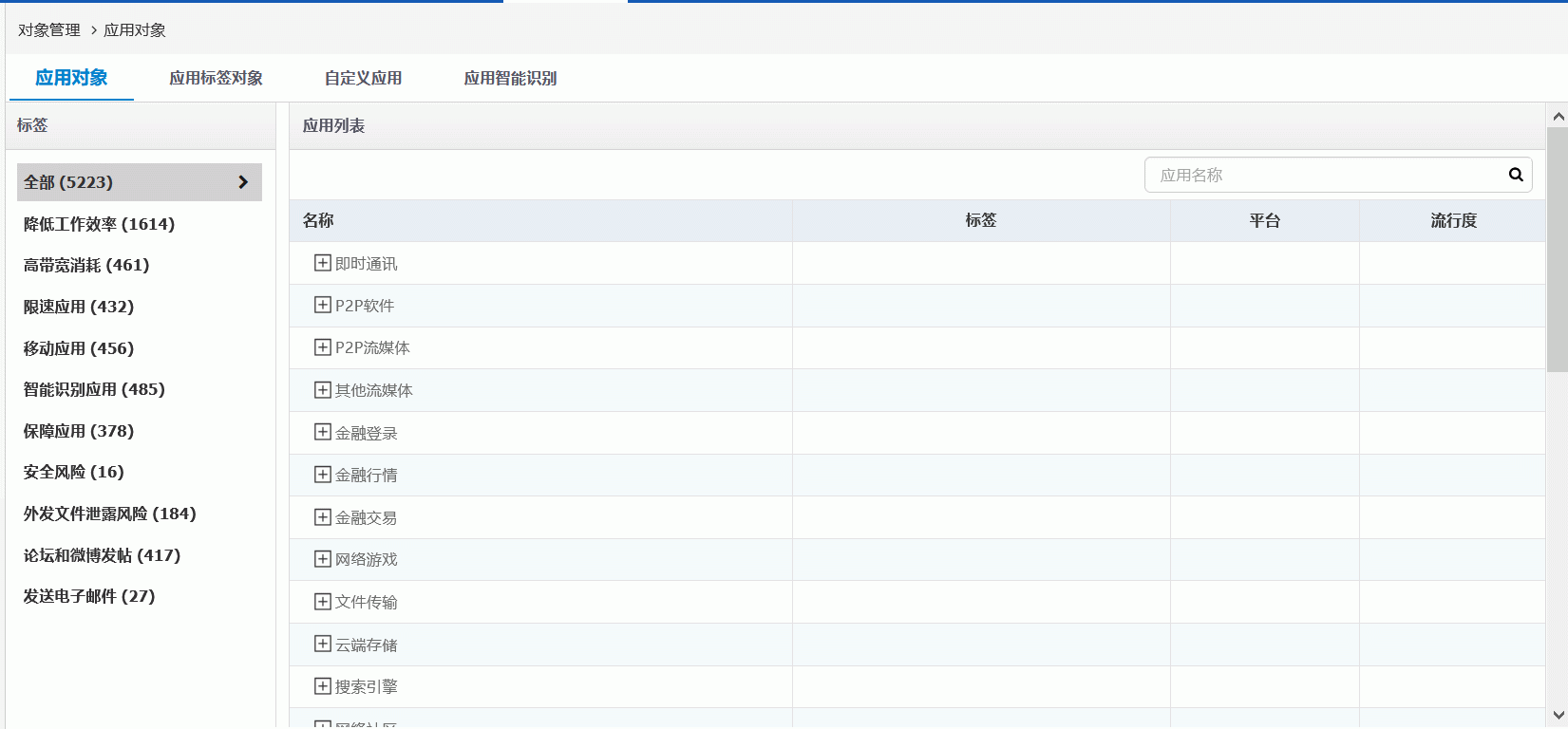

支持的應用管理的類型以及數量

針對物流網絡管理，管理員可在工作時間內，禁止在線玩游戲，QQ等即時通訊應用，禁止使用股票、在線視頻等應用，使員工專心工作。

2.7.5 用戶管理和認證

準確的用戶身份識別是內容審計和應用控制的基礎，而用戶身分認證則是規范網絡接入行為、實現企業網絡安全接入、保障內網信息安全的重要手段。AZ6000設備為網絡管理者提供靈活的用戶錄入和識別方法，不僅僅提供WEB（Portal）認證功能，還能與企業現有“AAA”設備的情況下，與“AAA”設備聯動，將各種審計策略貼上用戶標簽， 即使不在AZ6000設備上做認證也可以做到實名審計。

AZ6000以用戶需求為導向，實現了豐富的身份認證手段，主要有：

? 本地認證：Web 認證、用戶名/密碼認證、IP/MAC/IP-MAC 綁定；

? 單點登錄：AD域、第三方系統等；

? 第三方認證：RADIUS、LDAP、IMC、AAS、SAM等

? APP認證：不需要借助數據中心軟件，無需APP修改，避免協調溝通成本；

? 微信認證：連接商家WIFI，強制關注公眾號進行認證；

? 混合認證：用戶根據需求切換認證方式；



2.7.6 設備批量管理和優盤零配置開局

AZ6000在WEB登錄時，強制使用HTTPS協議登錄設備，AZ6000具有豐富的安全屬性，可以有效防止暴力破解，除此之外，安州科技還研發了可以批量管理AZ6000設備的專用軟件“AZ Manager”，AZ Manager是安州科技公司針對AZ6000系列產品批量化管理定做的一款專業管理平臺，AZ Manager可實現狀態監測，統一管理，提高管理效率，并有效削減管理成本。除了檢測AZ6000設備狀態外，還可以支持從管理平臺跳轉到AZ6000設備上；另外AZ Manager還支持管理策略下發，將制定的策略模板在制定的時間進行下發。U盤零配置上線”只需要編輯好的腳本拷貝到優盤，插入優盤啟動設備即可完成設備快速部署。還有AZ6000間建立IPSec VPN時，可以用“快速vpn”技術，簡單易配置，實現快速部署的目的，對管理員專業技能要求較低，容易完成部署。

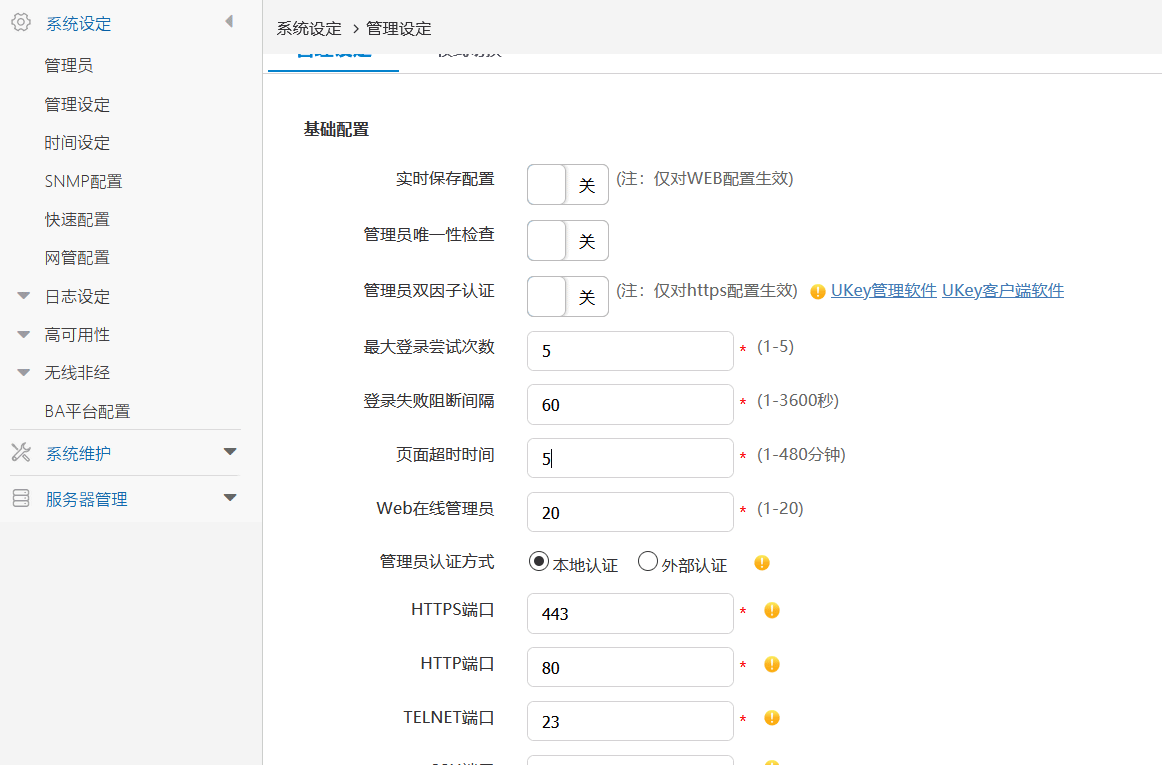

AZ6000豐富的安全屬性

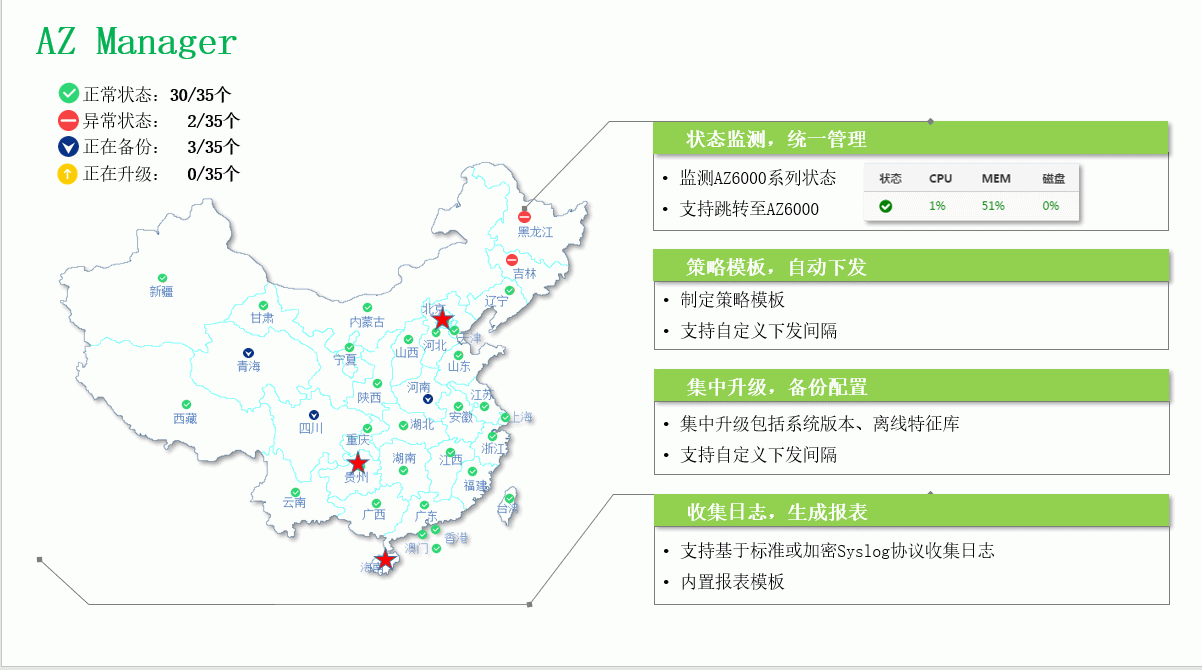

AZ Manager可批量管理AZ6000設備支

2.7.7 設備審計能力

2.7.7.1 瀏覽網站審計

AZ6000可記錄瀏覽網站用戶IP地址，網站主題、URL地址及其子鏈接，瀏覽網站時間。如下圖所示：



網站訪問審計

2.7.7.2 網頁發貼內容審計

可記錄發貼用戶的源地址、目的地址、發貼網站、發貼時間和具體發貼內容，網頁發帖支持對特定時間、特定關鍵字的查詢功能。通過管理員賬戶登錄后，可以查看到網頁發貼的具體內容，如下圖所示：

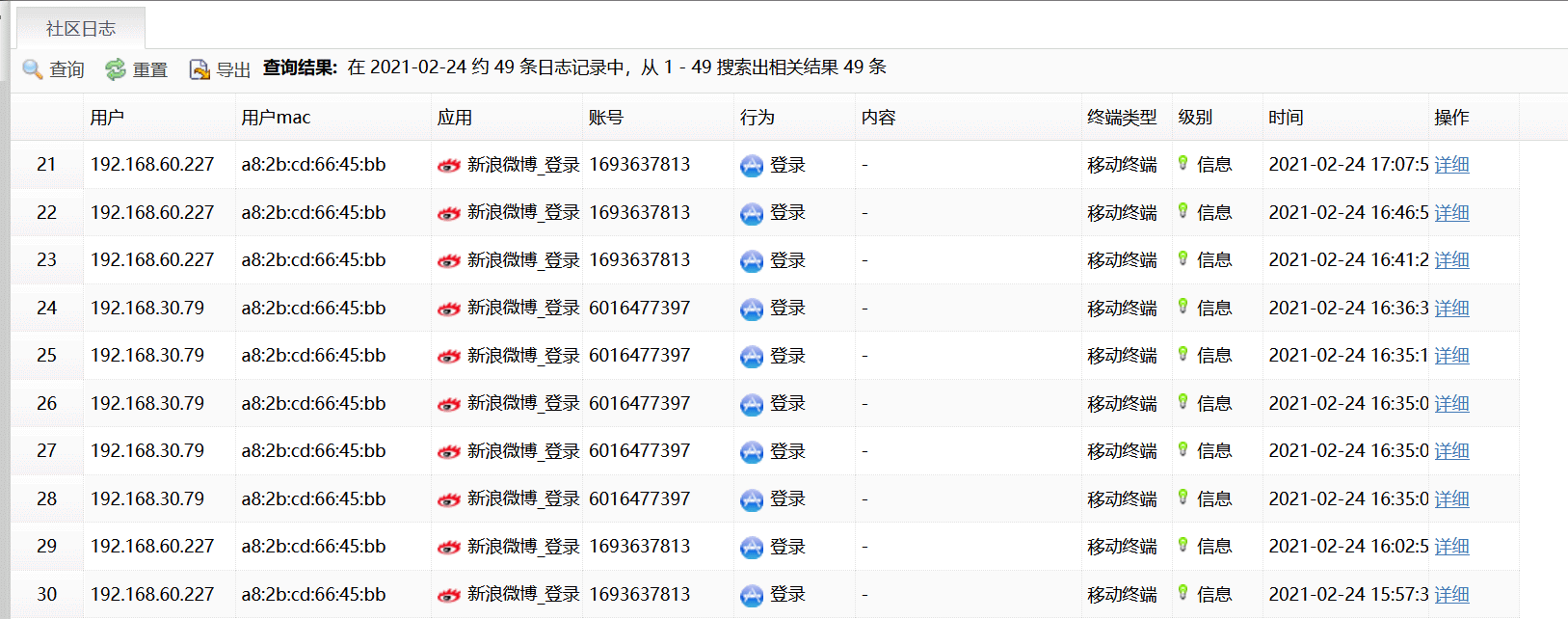

論壇發貼審計



2.7.7.3 發送和接收郵件的內容及附件審計

支持SMTP、POP3和20多種網頁郵件的審計功能。可記錄發送和接收郵件的源IP地址、發送帳號、接收帳號、郵件主題、附件下載、發送和接收時間。管理員通過登錄，可以查看到收發郵件的具體內容。如下圖所示：

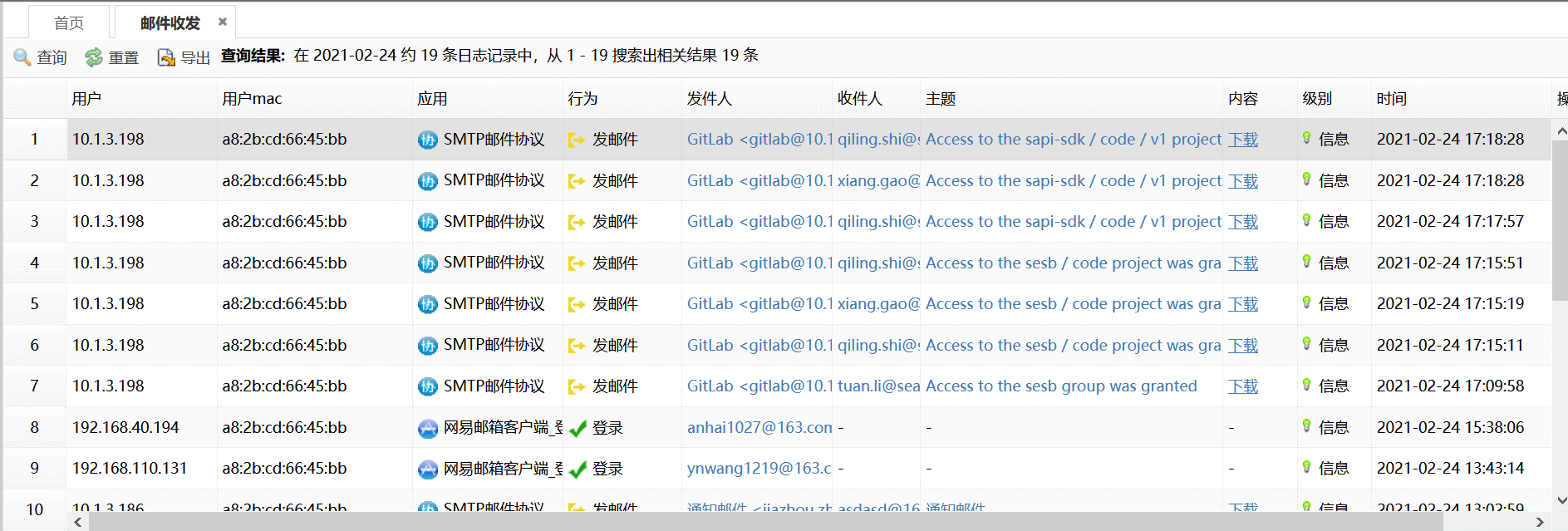

收發郵件審計



2.7.7.4 聊天內容審計

可記錄及時通訊如QQ、微信等聊天軟件的相關信息，對于非加密MSN聊天，可記錄聊天詳細內容。通過登錄管理員用戶，可以查看QQ即微信的登錄發送文件類型等。如下圖所示：

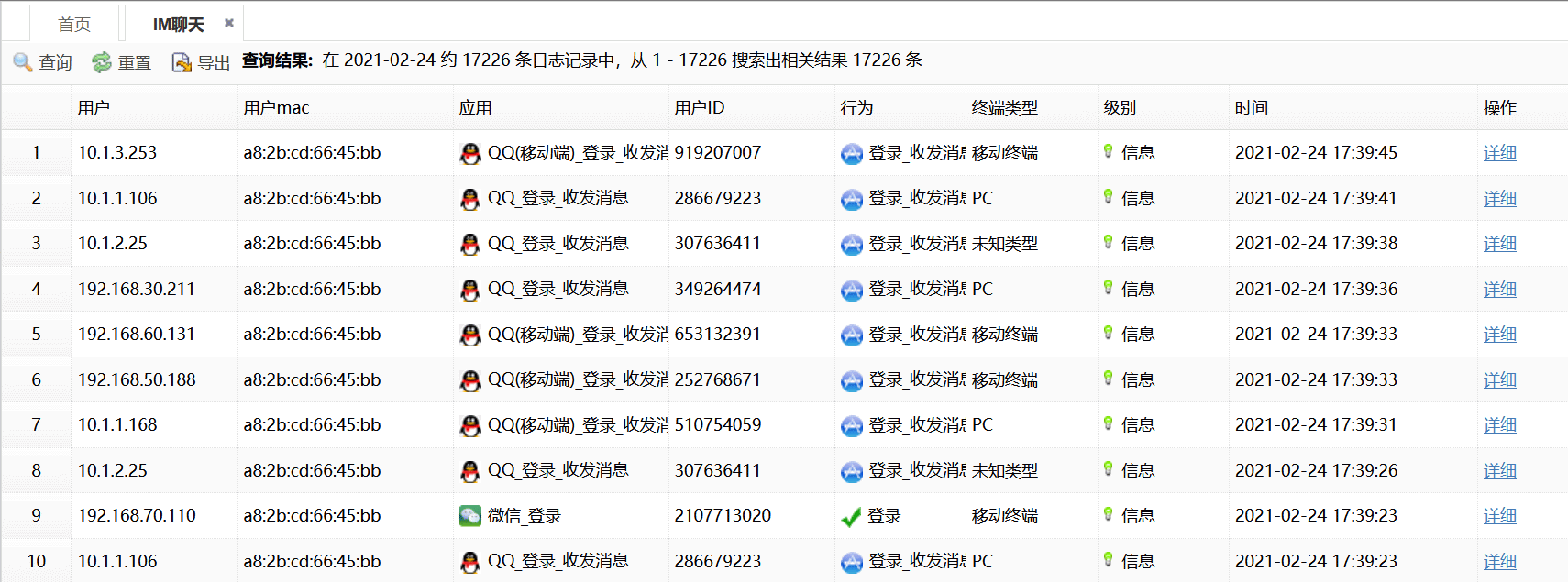

QQ&微信聊天審計

2.7.7.5 網絡搜索審計

AZ6000可記錄用戶通過百度、Google、Bing、雅狐、中搜、搜狗、有道、YouTuBe等搜索引擎網站搜索的關鍵字內容。搜索引擎網站已經成為上網用戶獲取相關信息最直接的手段，根據調查，90%以上的上網用戶，在上網時，都會使用以上搜索引擎網站。此類網站在給我們生活提供便利的同時，也會被某些存在不良嗜好的網民成為射獵的工具，因此上網行為管理產品應具備對搜索引擎網站進行搜索過濾和搜索關鍵字審計功能。

安州科技具有搜索引擎網站過濾和審計功能，通過此功能，有效杜絕了員工通過企業網絡搜索各類不良信息，切斷了獲取不良網站信息的源頭。 如下圖所示：

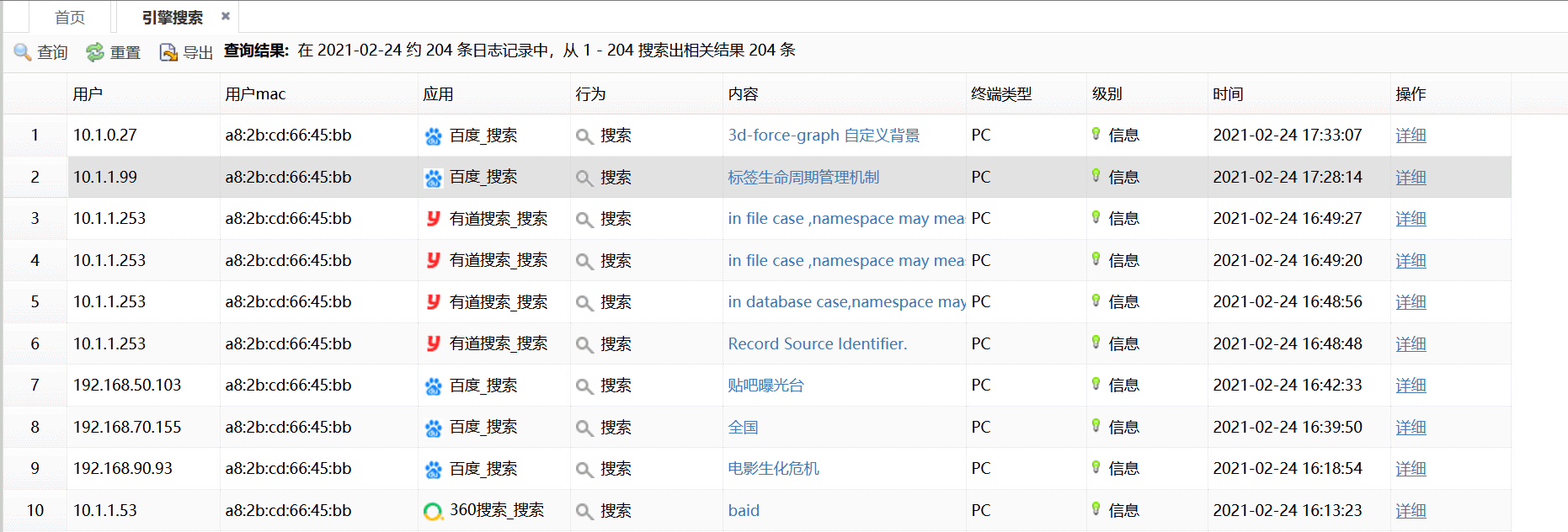

搜索引擎關鍵字審計



2.7.7.6 其他應用審計

AZ6000除了對上述互聯網關鍵應用做到詳細的上網審計外，還可對以下網絡應用做內容審計：文件傳輸、網絡游戲、Web視頻、VoIP應用、數據庫訪問、股票軟件、遠程控制、代理服務、P2P下載、網絡協議、安全訪問類型等。



AZ6000審計功能

AZ6000具備專業的內容及行為審計能力。通過將內容過濾與行為審計功能有機結合，幫助網絡管理員做到對網絡安全事件的事前預防、事中審計、事后追查，從而最大限度增強XX物流網絡的安全性，有效降低網絡接入的各種風險。



2.7.8 WEB推送

WEB推送功能是安州科技有限公司為網絡管理者精心打造的增值業務功能。采用先進的網絡技術將網絡管理者定制的WEB頁面主動推向客戶端。借助WEB推送功能網絡管理者可為用戶提供主動性的服務體驗，降低服務成本、提升服務質量和服務時效。AZ6000可根據用戶、用戶組、時間、推送頻率、推送方式等多種條件的組合靈活制定推送策略。

針對XX物流網絡的特點，網絡管理員可定制向各個員工推送網管通告、重要活動通知等內容。此外，也可以定制推送策略，向公司員工推送公司新聞、公司通告、重要活動通知等內容。



2.7.9 行為感知和用戶畫像為企業管理提供依據

? AZ6000結合BA虛擬化軟件，對員工上網數據進行深度挖掘，通過對員工上網行為審計日志的分析，及時發現具有“離職傾向”的員工，當出現員工離職風險時，及時提醒涉及用戶、涉及應用、目標公司等內容，提升HR業務延續性，避免公司人才損失，解決了HR對于離職員工無法掌握動態，不能及時有效制定策略，導致人力資源出現隱患。另外可對員工上網時間和訪問內容進行檢測，從而可分析出員工工作飽和度，員工工作狀態，從而為優化公司管理策略提供輔助依據。

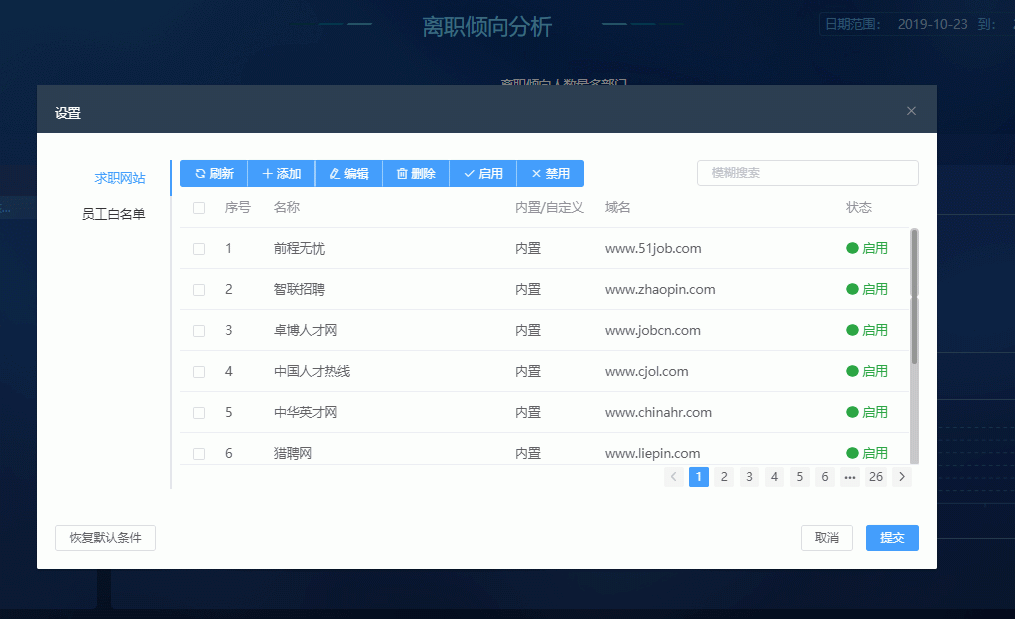

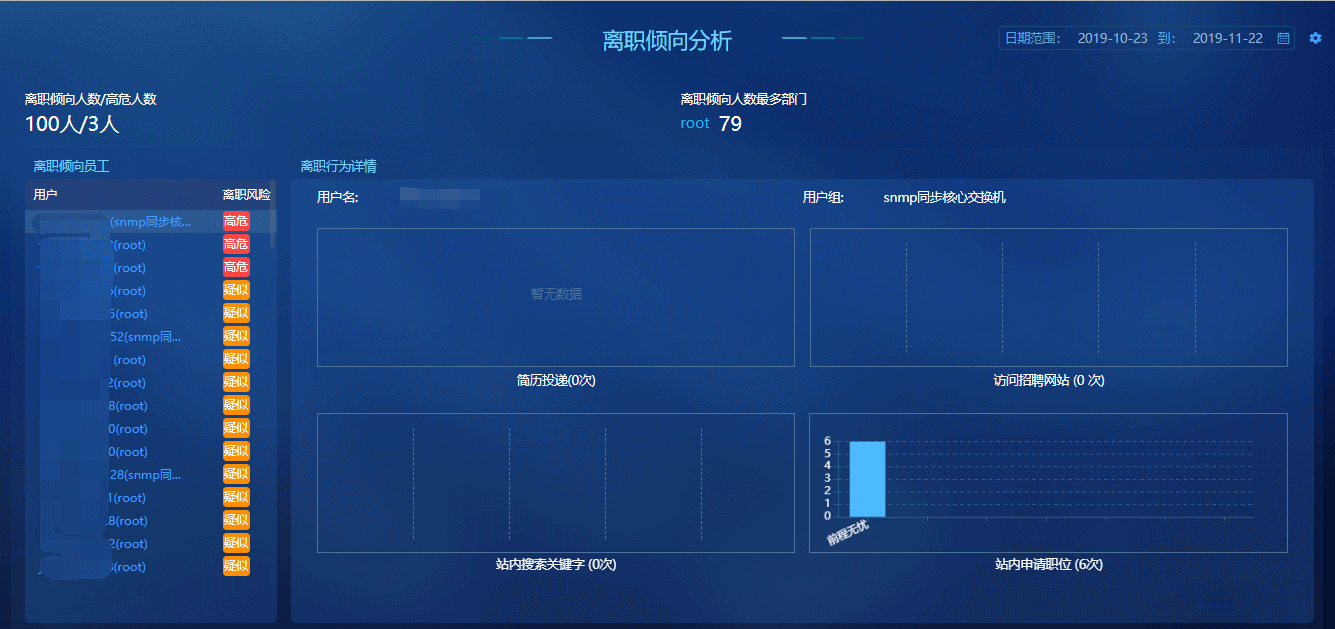

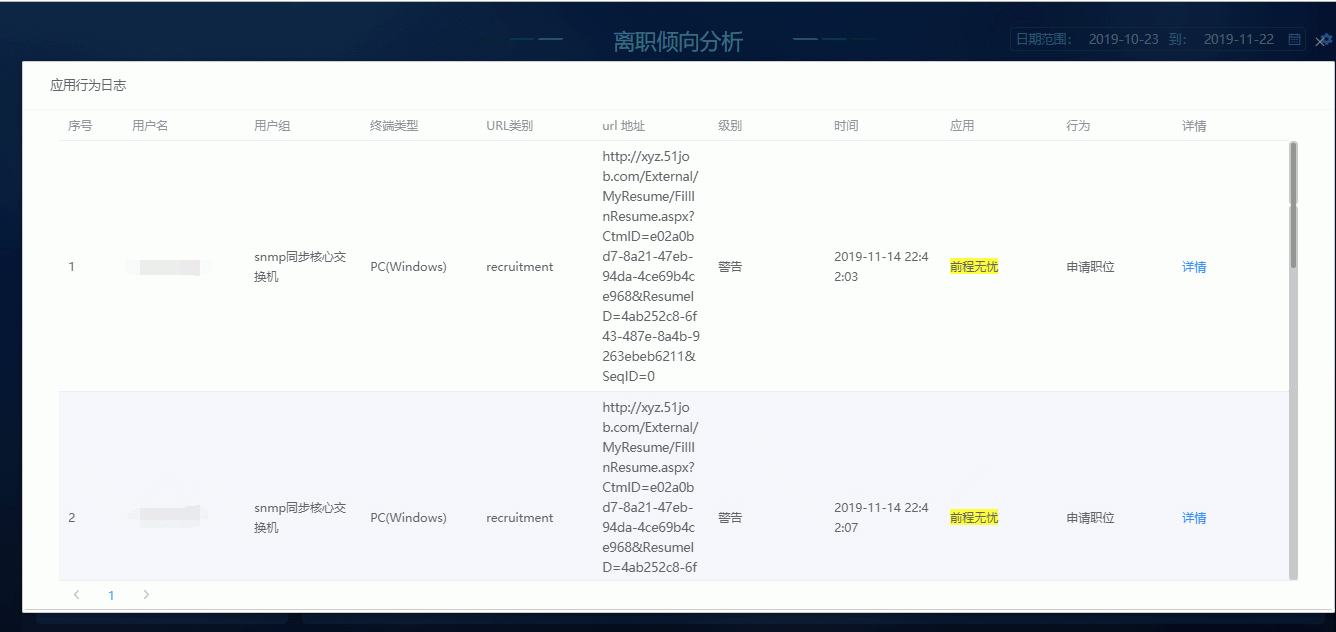

AZ6000結合BA進行“離職傾向分析”





AZ6000結合BA進行“離職傾向分析”



AZ6000結合BA進行“離職傾向分析”

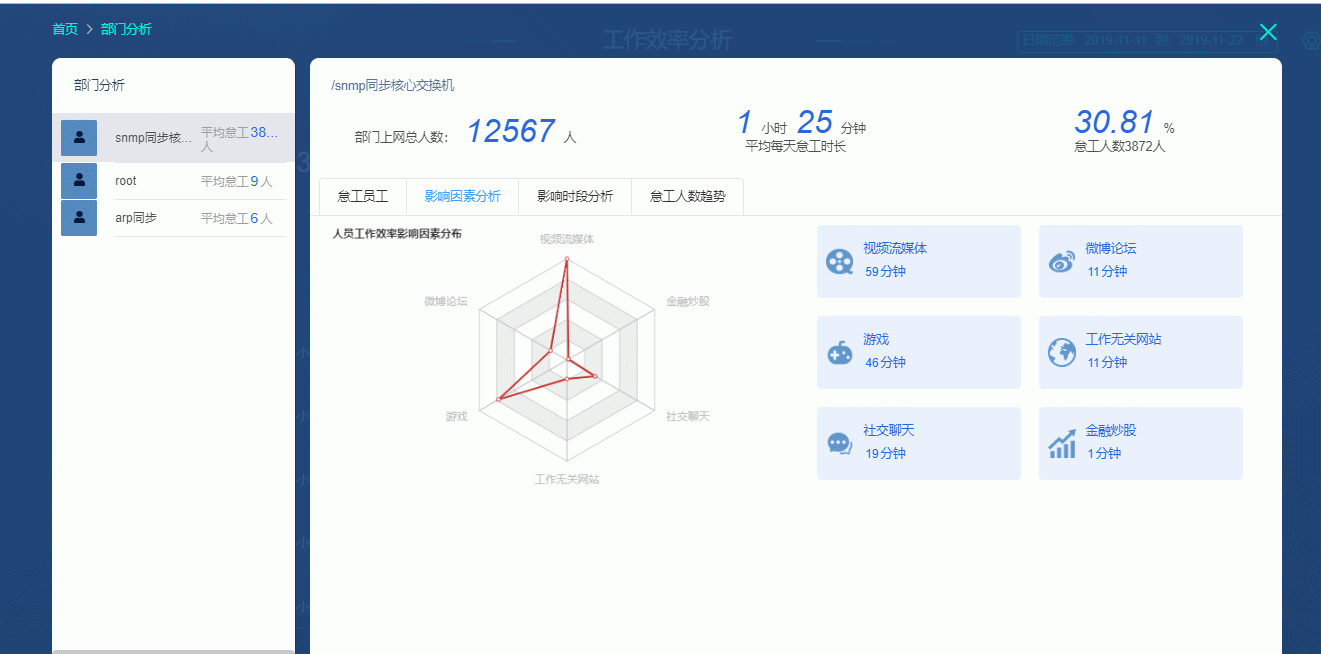

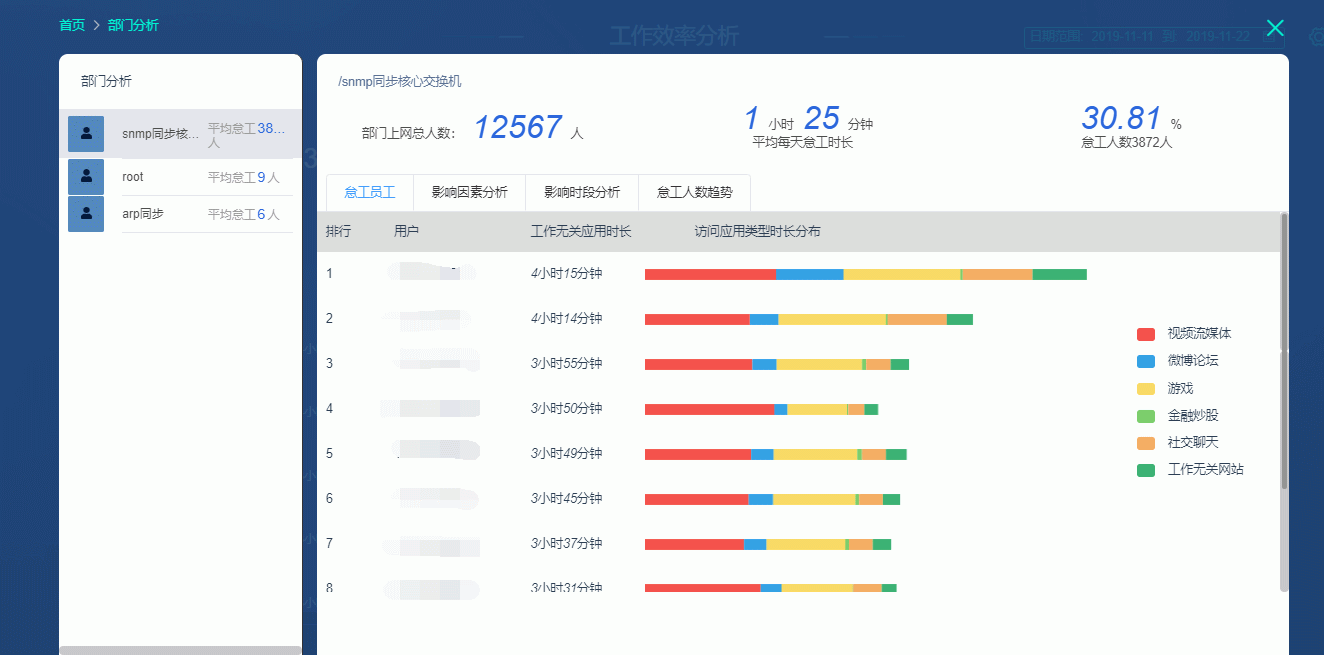

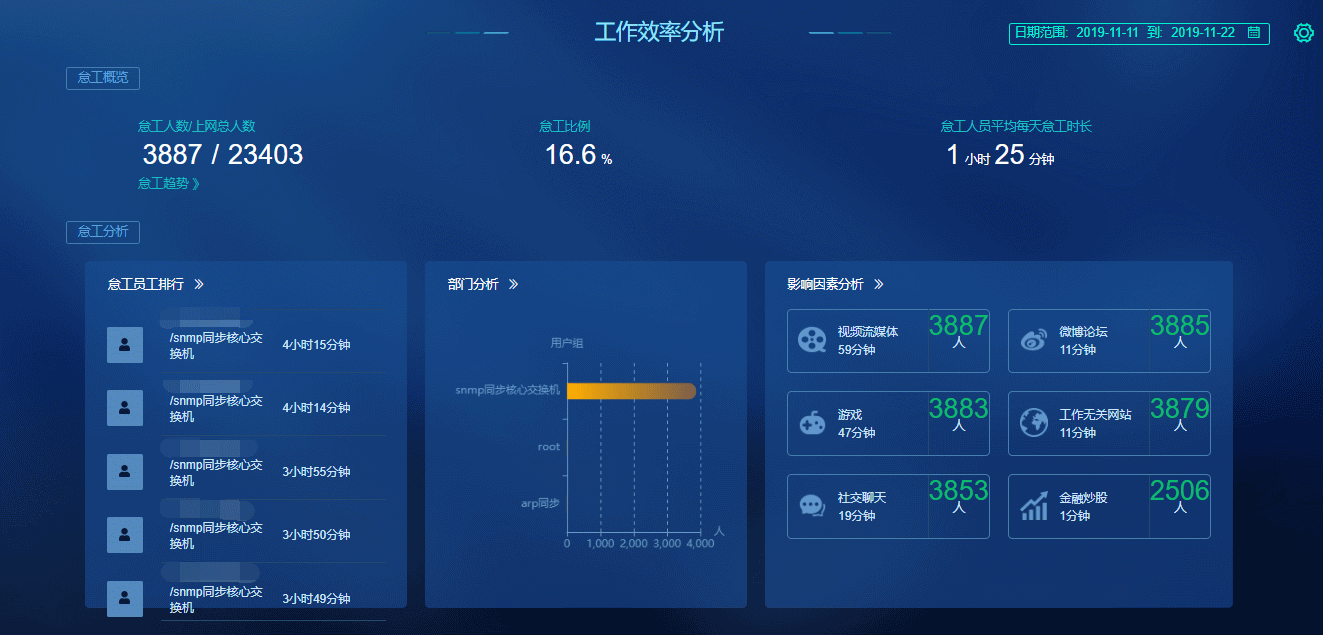

AZ6000結合BA進行“工作效率”分析



AZ6000結合BA進行“工作效率”分析



AZ6000結合BA進行“工作效率”分析

2.8 系統可靠性

2.8.1 雙機熱備

在實際網絡中，總避免不了各種非技術因素造成的網絡故障和服務中斷。因此，提高系統容錯能力、提高故障恢復速度、降低故障對業務的影響，是提高系統可靠性的有效途徑。

AZ6000支持兩臺設備在網關、透明、旁路模式下以主-備或主-主模式運行，可防止網絡中由于單個網關產品的設備故障或鏈路故障導致網絡中斷，保證網絡服務的連續性和安全強度。



2.8.2 系統bypass功能

考慮到應用層增值系統串入網絡后，不應該在任何一次異常時影響原有網絡的可用性，開啟設備的智能Bypass體系。有效的物理回退技術，保障互聯網業務連續性：

l 當設備斷電后可進入物理直通狀態。

l 當設備異常但仍有電源供應時也可進入物理直通狀態。

2.9 系統可擴展性

2.9.1 豐富的擴展性

AZ6000系列產品采用獨特的MIPS結構，系統運行穩定，設備自帶千兆電口、千兆光口、萬兆光口數量較多，性能優異，提供豐富的接入人數和帶寬區間，除此之外，支持豐富的HA模式以及眾多的接入方式搭配使用，讓設備更具有擴展性。由于企業人員不斷擴張，考慮到設備性能問題，總部網絡可采用主-主模式的HA方式接入，讓設備運行更流暢，給全體員工最佳的上網辦公體驗。

2.9.2 功能的擴展性

AZ6000系列產品可結合BA產品，即行為感知分析平臺，是安州科技在傳統上網行為領域以創新形式打造的一款新型可視化產品。平臺基于網絡內上網行為管理設備產生的海量數據，對上網用戶進行建模分析，以不同上網行為建立對應的行為應用，深挖數據，分析用戶上網行為，提前預知風險，可視化的呈現，更大程度的提升運維、管理機制。

通過用戶畫像，追溯員工上網軌跡，建立上網模型，整個過程中通過分析給不同員工打上不同的標簽進行區分，可以感知員工工作飽和度，對員工上網數據進行深度發掘，如公司HR可感知員工離職傾向，優化公司管理制度等提供輔助依據。

2.10 系統易操作性

2.10.1 易部署性

AZ6000在眾多分支、門店存在的情況下可采用“U盤零配置上線”來減輕網絡管理員對設備的操作壓力，只需要編輯好的腳本拷貝到優盤，插入優盤啟動設備即可完成設備部署，另外AZ6000間建立IPSec VPN時，可以用“快速vpn”技術，簡單易配置，實現快速部署的目的，對管理員專業技能要求較低，可快速完成部署。當然AZ6000除了自身“快速vpn”外，也支持國際標準IPSec VPN協議，與友商設備間的完美連接也不在話下。

2.10.2 易維護性

AZ Manager是安州科技公司針對AZ6000系列產品批量化管理定做的一款專業管理平臺，AZ Manager可實現狀態監測，統一管理，除了檢測AZ6000設備狀態外，還可以支持從管理平臺跳轉到AZ6000設備上；另外AZ Manager還支持管理策略下發，將制定的策略模板在制定的時間進行下發；AZ Manager 還可以支持設備的集中升級和配置備份，集中升級包括系統版本、離線特征庫，支持自定義時間段升級；除此之外AZ Manager還可以收集日志，支持基于標準或加密syslog協議收集日志，同時內置豐富的報表模板可對日志進行展現。
