1. 背景和需求分析

伴隨著平安城市、智慧城市的深入建設，監控系統越來越多地應用到各行各地。“天網工程”的構建使得城市的監控點不斷增加，攝像頭的覆蓋率不斷提高，人們的城市生活、工作得到了更牢靠的保障。

“雪亮工程”以縣、鄉、村三級綜治中心為指揮平臺進行建設，發動社會力量和廣大群眾共同監看視頻監控，幫助打造“平安農村”，從而真正實現治安防控的“全覆蓋、無死角”。

攝像頭對于治安環境的改善貢獻顯著，但事情都有兩面性，圍繞攝像頭所引起的安全事件也不在少數。

號稱「DDos發電站」的物聯網破壞者病毒Mirai，利用暴露在互聯網上的海量視頻攝像頭實施DDoS攻擊，曾導致美國東海岸地區遭受大面積網絡癱瘓。

2017年12月，某省公安部門邀請安全防范技術與風險評估公安部重點實驗室對該省視頻傳輸網進行抽檢。結果顯示：該省視頻傳感網基本處于"裸奔"狀態，黑客可直接通過侵入前端設備，控制整個系統。

公安視頻監控系統本身主要實現公共視頻的全天候的實時監控和錄像，達到實時監控管理、主動預警、震懾犯罪及為事件后期取證提供依據等信息的重要系統。但由于視頻監控系統的特點，目前存在兩個弊端，分別是管理難度大和安全系數低，切實需網絡管理者重視和整改。

1.1 管理難度大

基礎的公安視頻專網是視頻監控系統的主要承載網絡，具有網絡規模龐大、網絡分支較多、 視頻攝像頭接入地理位置十分分散、人為監管困難等特點。網絡管理員通過監控平臺無法有效判斷IP攝像機的鏈路質量，并且當網絡中出現異常行為和攻擊時， 沒有可回溯的機制，存在安全隱患。

視頻監控系統應具備鏈路探測和質量統計機制，可生成鏈路服務質量數據，分析鏈路的延時和連通性；應具備多維度流量統計機制，針對每條鏈路的流量趨勢支持實時監控和歷史查看功能；應具備應用審計功能，可查看歷史行為日志，做到有據可查。

1.2 安全系數低

建設過程中安全規劃經驗不足，使視頻專網安全建設匱乏，特別是視頻攝像頭接入端常年暴露在公眾視野中，缺少準入控制機制，容易成為非法分子的入侵端，攻擊者通過仿冒用戶網絡視頻監控設備侵入視頻設備，并以此為跳板入侵視頻監控系統，竊取、篡改視頻圖像和數據，甚至導致視頻監控平臺癱瘓。

視頻專網中流量組成混雜，包括視頻監控流量、業務管理流量和其他流量等，每類流量作用不一，粗獷的管理方式缺乏數據隔離，難以保障業務高效、安全運行，極易造成網絡故障和被攻擊等后果。

公安應用是視頻監控的重要領域之一。對公安機關來說，一旦視頻監控系統被侵入，極有可能導致視頻數據泄漏。更為嚴重的是，如果視頻被人進行修飾、篡改、刪除等操作，交通管理、線索追蹤、治安管理、人口管理等各項涉及視頻數據的公安業務都可能受到影響，公安機關的執法透明度與公信力也可能遭受非議。

監控專網使用的是專用設備和軟件，攝像機運行在類linux 平臺上，使用mips 或者arm系統硬件，管理軟件運行在windows平臺上，廠商自行開發管理軟件，使用開放的視頻通訊協議，這些系統一經部署完成，由于網絡封閉隔離，廠商不能提供遠程的在線升級，一旦基礎平臺出現漏洞，廠商的通常也不能及時提供安全更新，使網絡處于危險之中。專用的軟硬件系統由于依賴通用的操作系統和基礎庫，在具有通用系統的安全漏洞的同時，又不具有通用系統的快速補丁更新能力，實際上比通用系統更不安全。

2. 解決方案

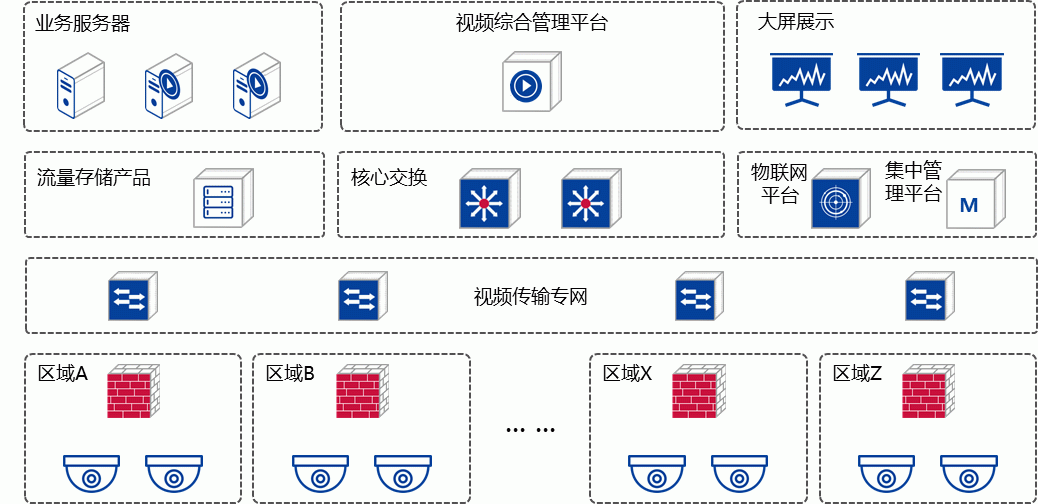

視頻安全接入解決方案由視頻防火墻、集中管理平臺與物聯網安全平臺組成。視頻防火墻按區域安全域IP段等屬性部署于視頻專網接入層，針對視頻攝像頭進行設備準入認證，收集視頻攝像頭的流量信息，自動識別IP地址、MAC地址等信息，并建立監控列表，實時監控視頻攝像頭的在線狀態、上下行流量信息；物聯網平臺和集中管理平臺部署于視頻專網核心層，針對視頻防火墻進行集中監控、策略管理和日志報表統計等，加強視頻監控網絡的運維管理。

2.1 終端管理

視頻防火墻從識別、準入、管理三個維度實現IPC的精細化管理，保障IPC接入和數據傳輸?shù)陌踩浴?/span>

2.1.1 終端識別

視頻防火墻基于DPI、DFI、終端指紋識別技術，對全網資產進行識別，可以發現全網網絡資產，并識別終端類型，包括IPC終端、windows、linux、PC終端、移動終端等類型。

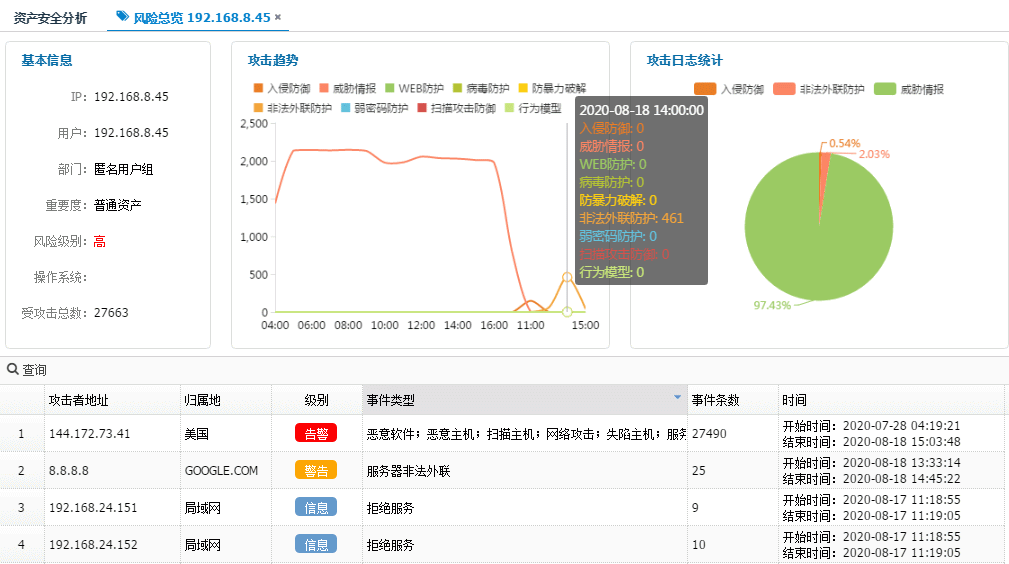

通過IPC資產清點和發現，關聯入侵防御、病毒防護、非法外聯、弱密碼、暴力破解、掃描攻擊等安全事件，并結合威脅情報和行為模型等識別手段，實現IPC脆弱性分析評估，，幫助安全管理人員掌握內網的資產情況，識別潛在風險。

2.1.2 IPC準入

管理員可基于IP、MAC、攝像頭廠商等維度互相組合，針對IPC終端進行準入控制。不符合準入條件的IPC，將被識別為非法終端，視頻防火墻將阻斷非法終端的任何流量。

l 收集IPC的廠商、IP、MAC信息

管理員收集在網運行的IPC信息，用于IPC多維度綁定，提升IPC準入的唯一性和安全性。收集信息主要包括IPC廠商、IP、MAC等。如后續不涉及IPC的精細化管理，只收集IPC廠商，可忽略收集IP、MAC信息。

l 建立IPC對象

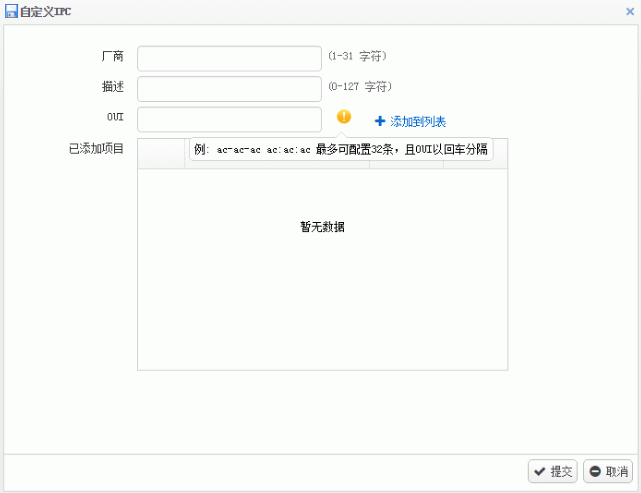

視頻防火墻預置6個IPC廠商的指紋庫，包括?？低?、大華、宇視、蘇州科達、天地偉業、英飛拓等，管理員可自定義補充或添加IPC對象。

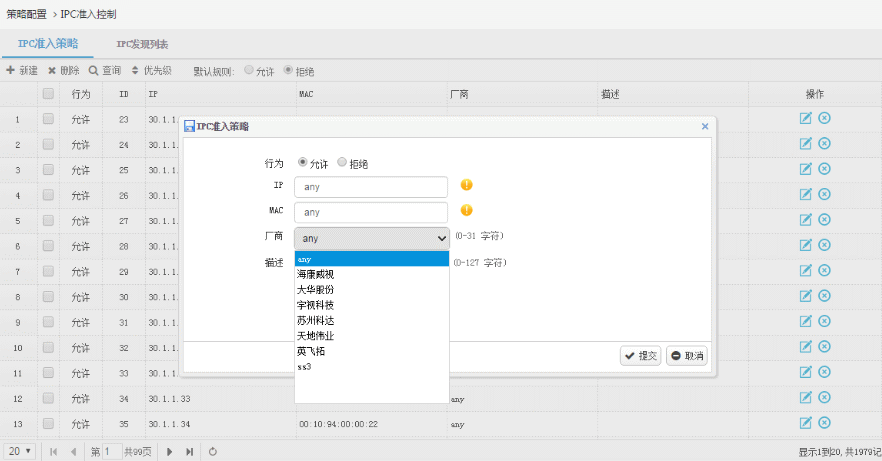

l IPC準入策略

視頻防火墻基于IPC廠商、IP和MAC的對應關系，授權PC攝像頭，當數據流到達視頻防火墻后，放行符合綁定關系的IPC，針對不符合綁定關系或不在IPC對象的IPC終端，進行流量丟棄并上報告警信息。

    管理員可根據實際業務需求，基于IP地址、IP地址段進行白名單放行，視頻防火墻針對白名單終端不阻斷，不審計

2.1.3 權限管理

視頻防火墻中默認支持SIP ALG、RTSP ALG、FTP ALG、H323 ALG、PPTP ALG、TFTP ALG、IRC ALG功能，默認支持常見UDP 5060、5061、5063視頻協議端口，可自定義ALG端口號，可兼容GB-28181、 GB35114等最新視頻協議，針對特定的視頻協議可提供針對性的定制開發。

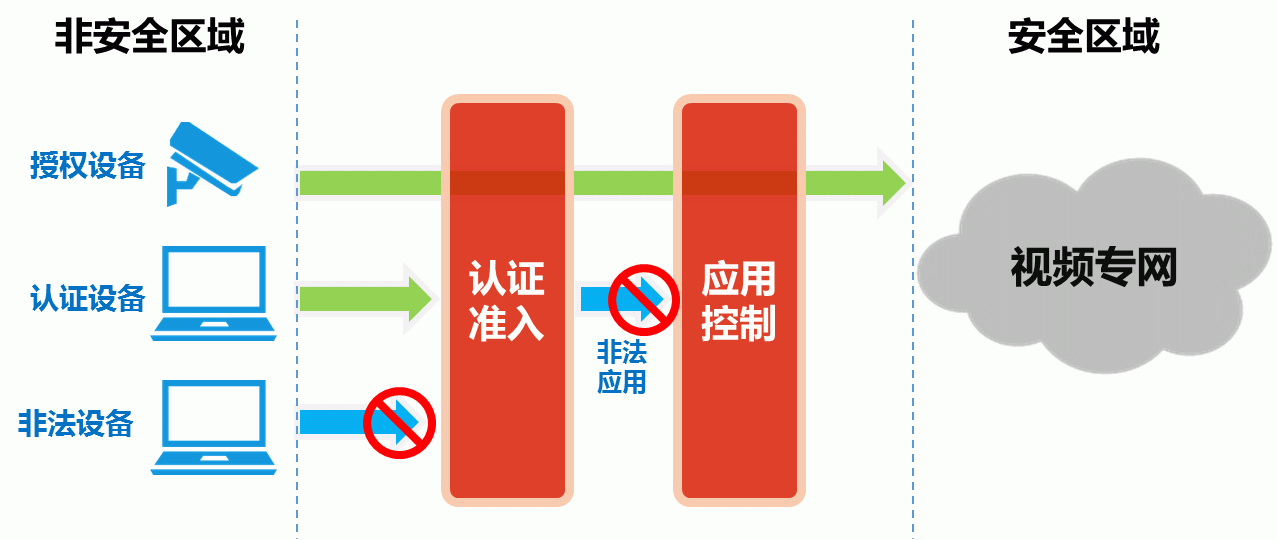

根據業務需求，基于IP、MAC、協議、應用特征、端口、時間、安全域等維度，精細化管理視頻專網的訪問行為和訪問權限。

l 終端接入管理

針對受信終端匹配安全策略訪問規則，進一步的細化訪問和傳輸權限；對于非受信終端默認阻斷，防止攻擊行為；

l 業務訪問權限

內置視頻協議、主流網絡協議和網絡應用等特征庫。 針對視頻協議和視頻端口的業務流量默認放行，保障業務正常傳輸；針對網絡應用和協議，結合業務需求進行控制管理，精準管理網絡流量和管理權限，保障對外權限最小化，減少視頻專網中的“攻擊面”；

l 防火墻管理權限

視頻防火墻支持通過外部認證服務器完成管理員認證；具備雙因子用戶認證特性，雙重登錄保障；可自定義管理端口號，有效避免不法人員通過默認端口進行撞庫攻擊，保障防火墻管理可靠性；提供三權分立特性，管理者可根據賬號管理屬性，自定義分配模塊管理權限，遵循管理“最小化”原則；支持自定義登錄IP、登錄失敗阻斷間隔、最大登錄嘗試次數、頁面超時時間等規則，提升管理安全性。

2.2 安全防護

視頻防火墻和物聯網平臺關注物聯網終端資產狀態、弱口令、系統漏洞等威脅信息，結合多角度、多維度分析物聯網終端的安全事件，為客戶對物聯網終端安全管控構建管理平臺。

2.2.1 漏洞防護

視頻防火墻預置8000+IPS防護規則，防護規則中涵蓋CVE、CNVD、CNVVD編號的物聯網的漏洞，涵蓋廠商零日漏洞庫。防護規則每兩周更新，關注業界最新發現的安全漏洞和接收全球用戶反饋的攻擊特征，并在第一時間做出響應和提供更新，實時完善攻擊特征庫，提供最及時、最全面的入侵防御。針對能對各種物聯網設備、智能硬件系統的各種漏洞進行監測。

視頻防火墻提供虛擬補丁管理，管理員無需在IPC和其他終端中安裝升級組件補丁，于視頻防火墻中部署配置安全防護規則即可規避漏洞風險

2.2.2 威脅情報

隨著攻擊的復雜性、多元化不斷提升，傳統安全設備不斷受到挑戰；新一代的攻擊者常常向企業和組織發起針對性的網絡攻擊，也就是高級持續攻擊（APT）。攻擊者不斷改變現有的攻擊方式，開發新的方法。傳統的規則匹配已經無法防御這樣的攻擊。視頻防火墻通過自研威脅情報云平臺，整合對接60余家商業、開源威脅情報，包括微步在線、IBM安全、VirusTotal、天際友盟、PluseDive等等。提供全網威脅情報查詢功能，支持對可疑IP、域名、文件Hash進行搜索，并查看關聯分析。

支持展示全球熱門和新型的威脅事件，支持?jǐn)?shù)據下鉆查看該威脅事件的時間、威脅級別、描述、類型、應用措施和指示器等信息。支持針對威脅事件提供安全防護的配置向?qū)?，通過引導方式幫助用戶完成安全加固，規避威脅風險；支持通過一鍵添加的方式，新增防護措施，減輕管理員的運維工作量。

2.3 數據運維

2.3.1 業務質量分析

視頻防火墻基于視頻攝像頭統計業務流量，以趨勢圖、柱狀圖展示流量趨勢，幫助管理者了解各視頻攝像頭的業務情況，正常的視頻流量整體趨勢較為穩定和平緩，如管理者發現某個視頻攝像頭的流量出現突增突降的情況，初步可確定該視頻攝像頭有故障。

針對故障視頻頭，管理者可進一步分析該視頻攝像頭的流量組成，包括協議、應用和流量額等信息，幫助管理者深入分析故障原因。如分析某視頻攝像頭突增UDP協議流量，來源于可確定該視頻攝像頭存在被攻擊情況。

下代防火墻配備鏈路級質量探測機制，通過PING、DNS、TCP等探測協議，基于線路、目標域名、目標IP進行分析探測成功率、延時等數據，幫助網絡管理員及時發現各區域服務質量較差的線路和視頻攝像頭，為管理員快速定位故障線路和視頻攝像頭提供有效工具，為優化整體網絡，提升關鍵業務服務質量提供數據支撐。

2.3.2 數據聯動

下代防火墻全面審計管理員操作行為、系統狀態、審計內容和安全防護內容，審計數據支持本地留存，同時支持將審計數據發送至第三方syslog格式的數據平臺，用于管理者進行大數據分析，實現數據再利用。

下代防火墻配套集中管理平臺，接入層防護的下代防火墻將防護數據統一發送至監控中心服務器區的集中管理平臺，由管理平臺進行數據整合，針對全網進行數據分析，以可視化的圖表進行宏觀呈現，以簡單明了的日志進行微觀記錄，以數據報表的形式幫助管理者完成運維匯報工作。

結束語

在視頻專網部署視頻防火墻，在接入方面，對所有入網的IPC終端、協議流量、合法用戶進行準入控制，防止IPC終端的私接問題并進行合法IPC和合法用戶入網進行規范化管理；在權限方面，針對視頻協議和網絡協議進行精細化管理，有效防止越權行為；在防護方面，具備IPS、AV和威脅情報等防護手段，全面過濾網絡威脅；在運維方面，助力質量分析、數據分析和數據聯動。

視頻防火墻幫助管理者有效解決了視頻專網中長期存在的權限、安全和運維等問題，從根本上保障視頻專網的安全性，它是視頻專網中必不可少的安全產品。
